ワイヤ放電加工機

400 × 300 × 250

600 × 470 × 230

ø 0.05 〜 ø 0.3

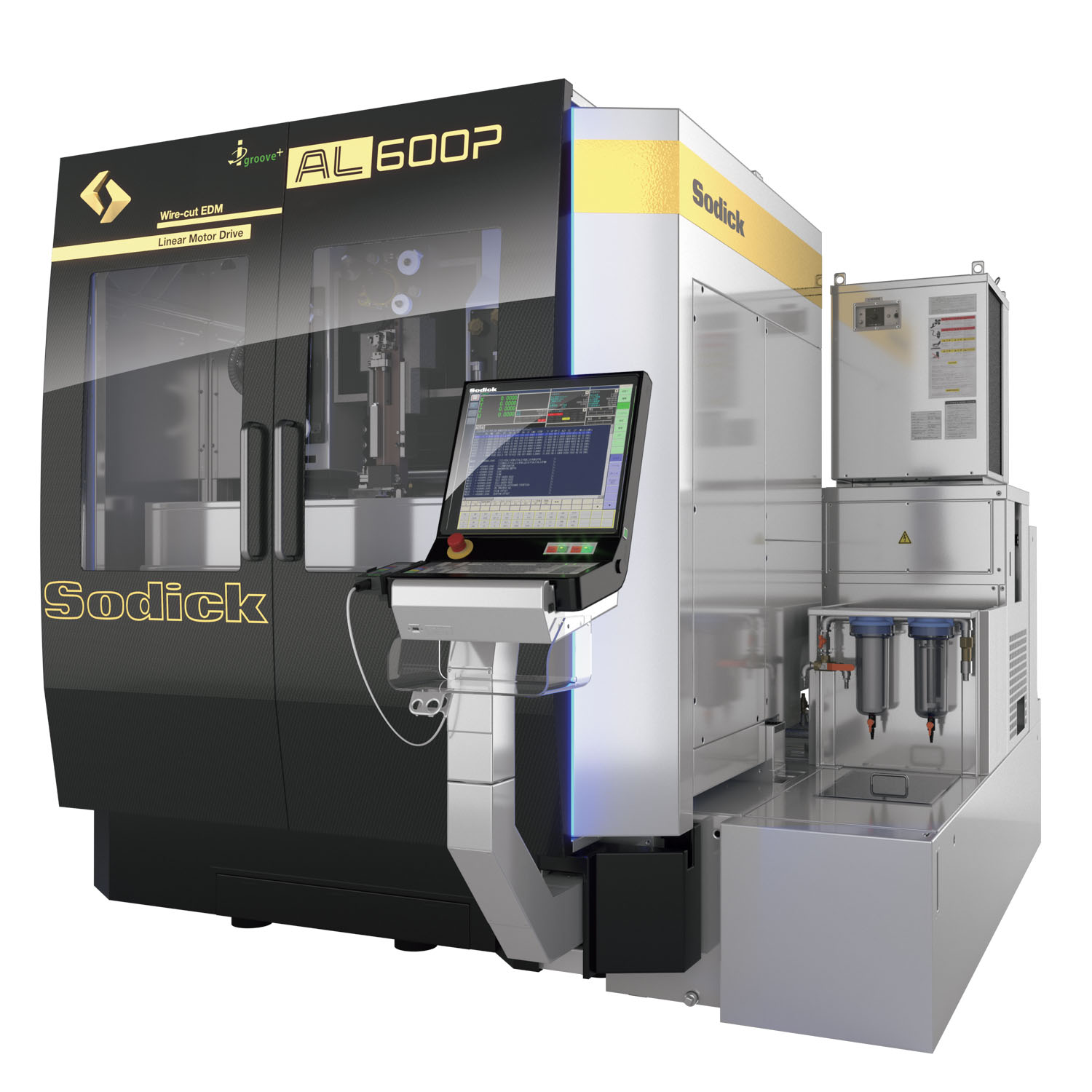

AL600P iG+E AL600P iG+E

600 × 400 × 350

800 × 570 × 280

ø 0.05 〜 ø 0.3

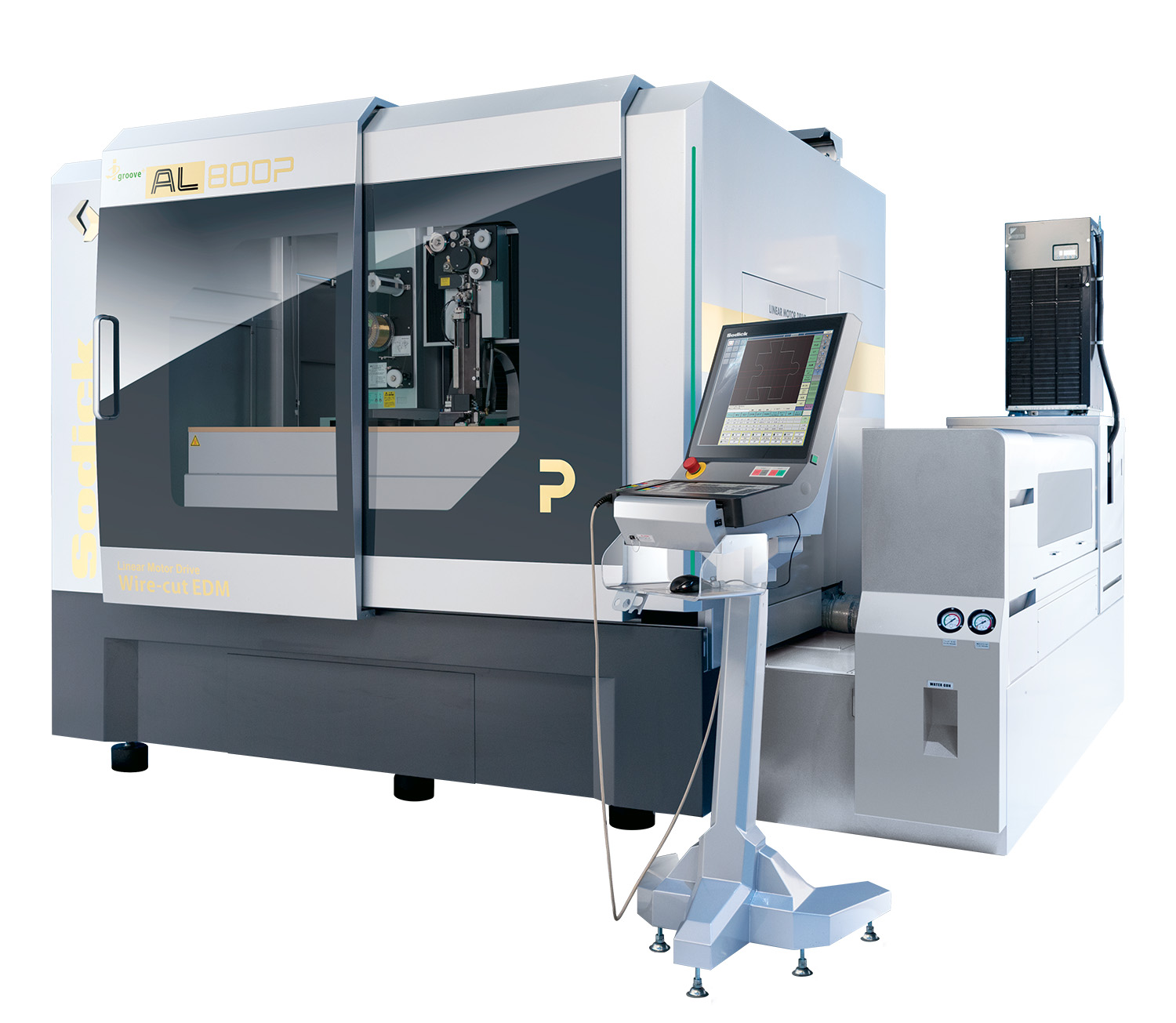

AL800P iG+E AL800P iG+E

800 × 600 × 250

1250 × 1020 × 240

ø 0.1 〜 ø 0.3

AL iGroove+Editionシリーズの省エネ性能簡単・便利 SPW電源の操作性と自動化通電コマ自動送り機能ACPS ワイヤAL iG+Eシリーズ省力化・省人化機能集

高速高性能タイプ

ALシリーズ " i Groove + Edition "

XYZ軸ストローク(mm)

最大加工物寸法
（幅×奥行×高さ）(mm)

ワイヤ電極径(mm)

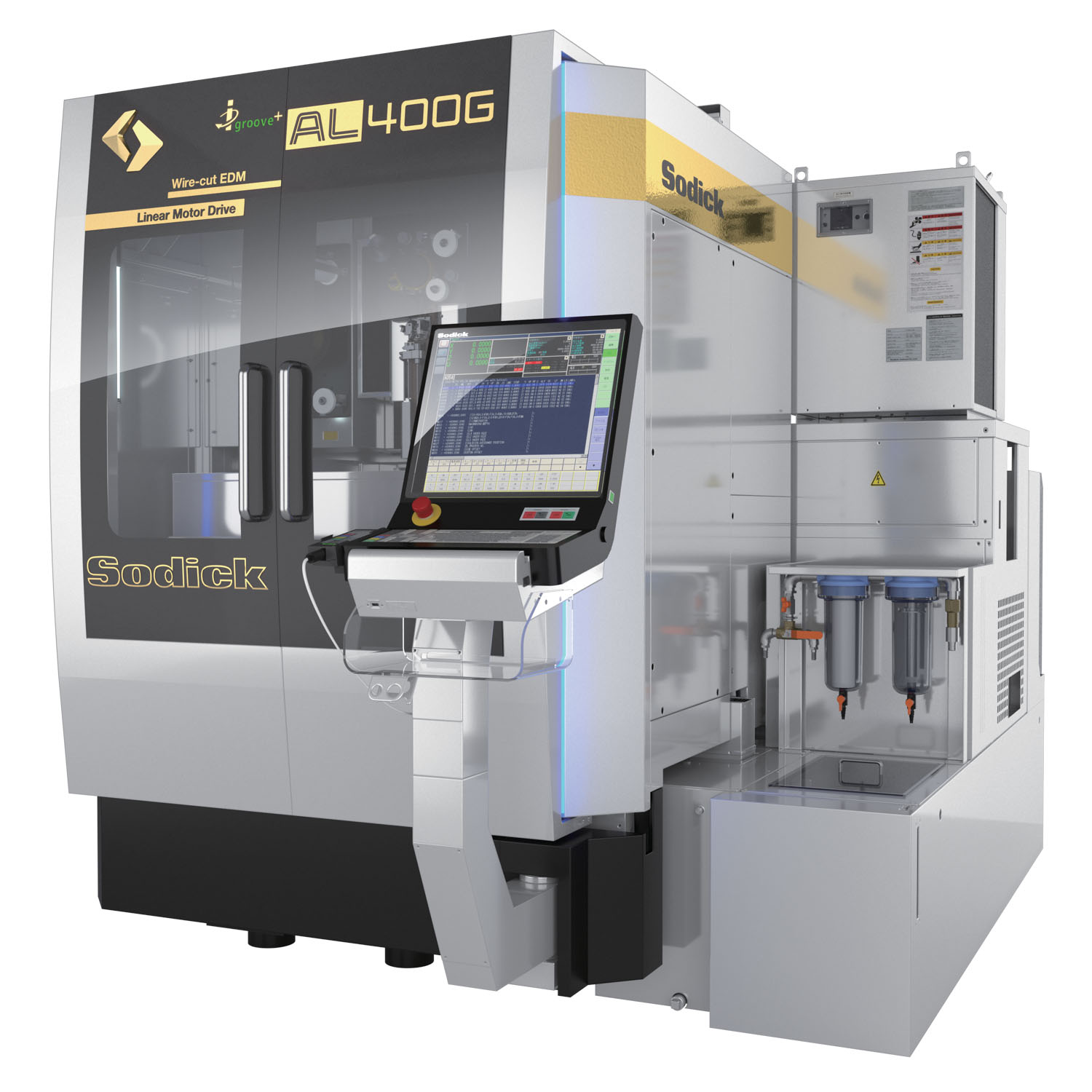

AL400G iG+E AL400G iG+E

400 × 300 × 250

600 × 470 × 230

ø 0.05 〜 ø 0.3

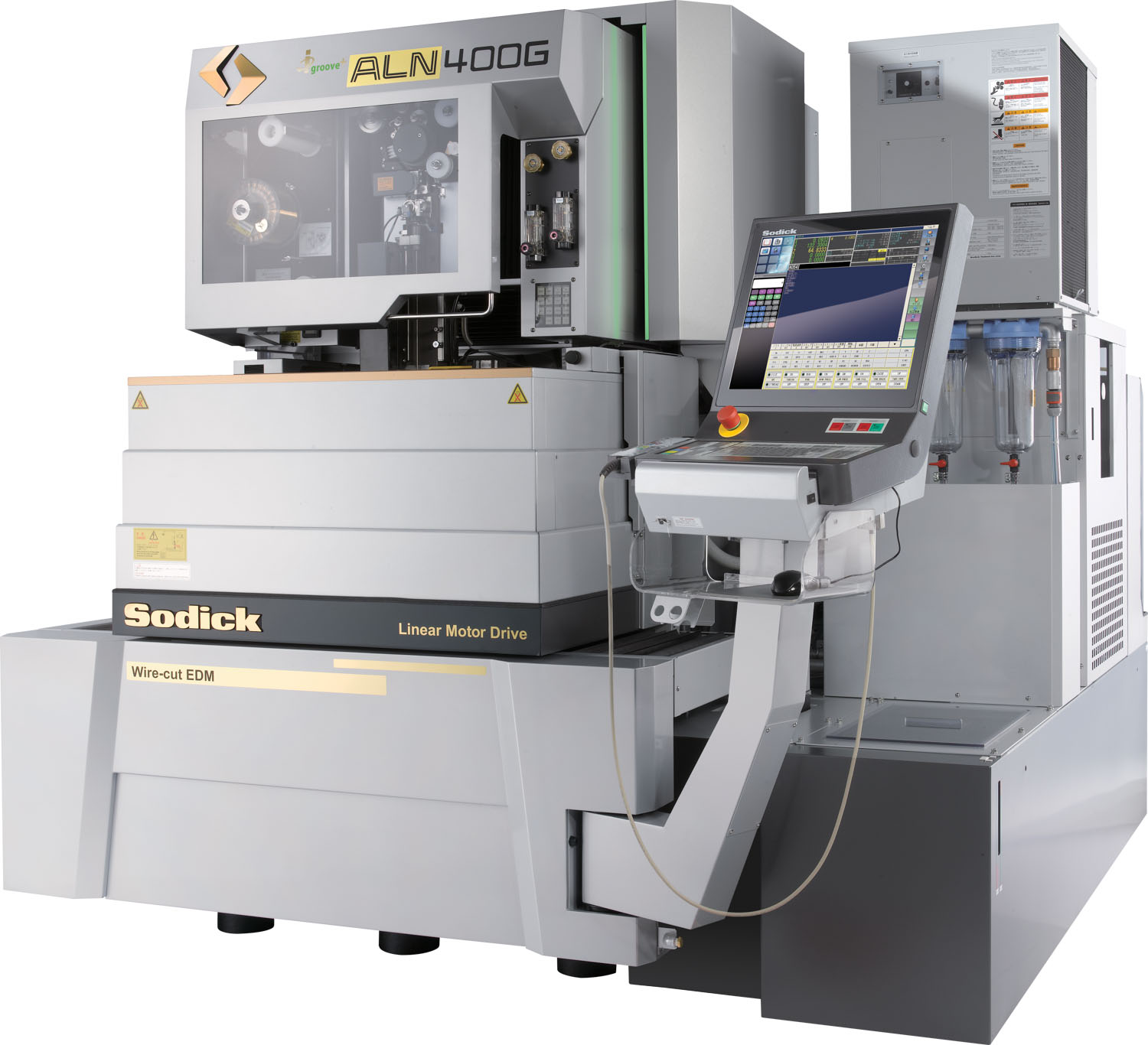

ALN400G iG+E ALN400G iG+E

400 × 300 × 250

600 × 470 × 230

ø 0.05 〜 ø 0.3

ALN400Q iG+E

400 × 300 × 250

600 × 470 × 230

ø 0.1 〜 ø 0.3

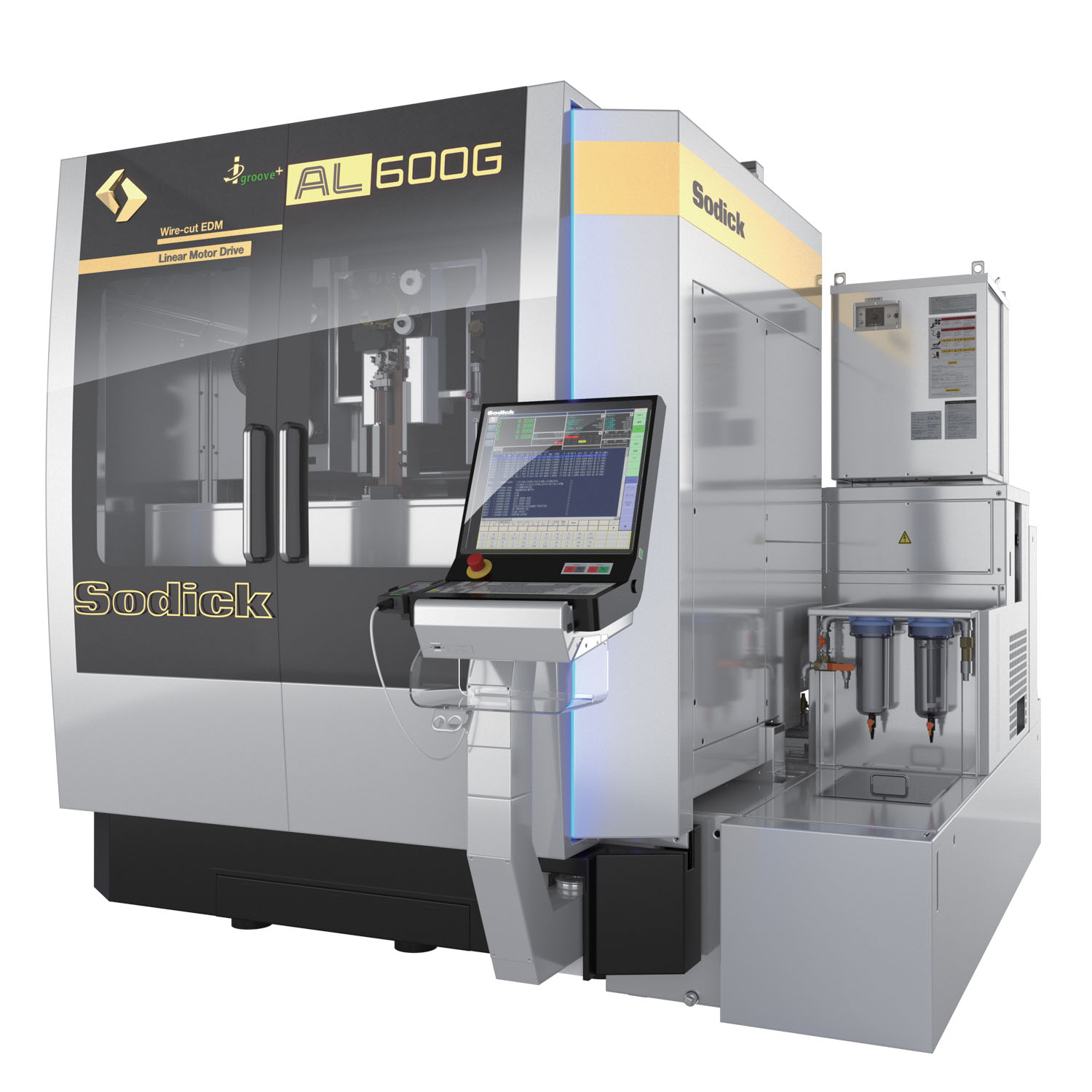

AL600G iG+E AL600G iG+E

600 × 400 × 350

800 × 570 × 280

ø 0.05 〜 ø 0.3

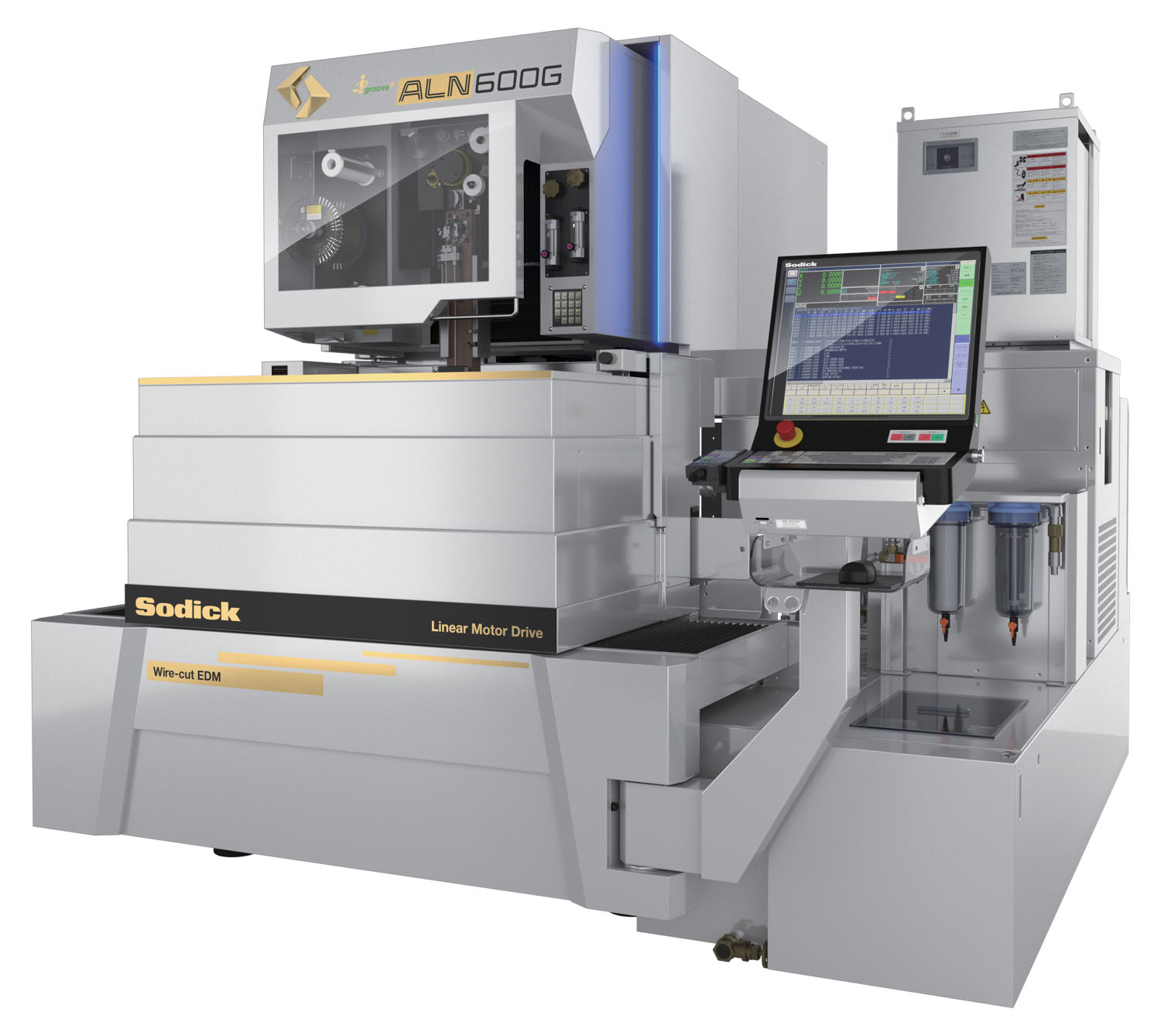

ALN600G iG+E ALN600G iG+E

600 × 400 × 350

800 × 570 × 280

ø 0.05 〜 ø 0.3

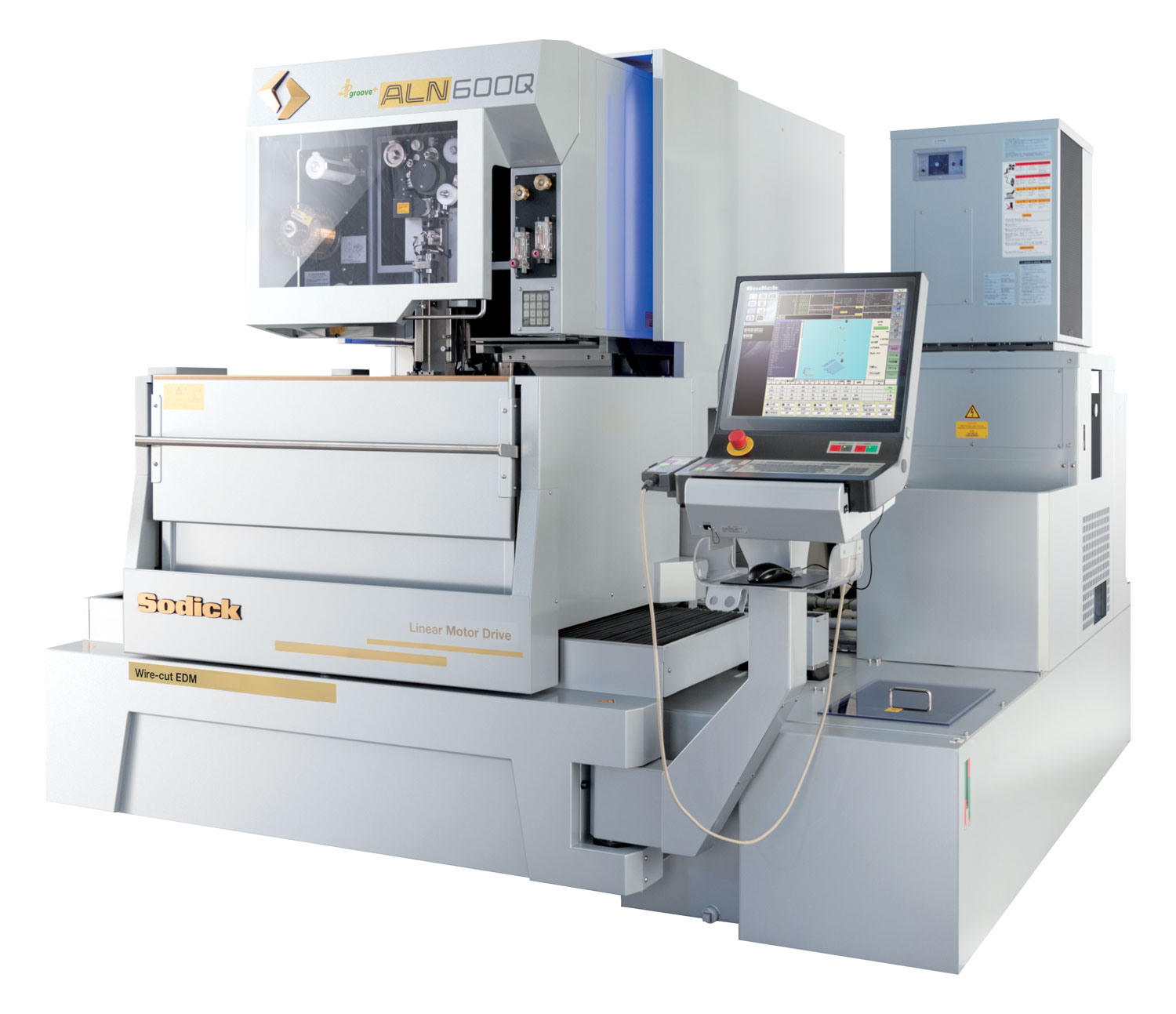

ALN600Q iG+E

600 × 400 × 350

800 × 570 × 280

ø 0.1 〜 ø 0.3

AL800G iG+E AL800G iG+E

800 × 600 × 500

1250 × 1020 × 500

ø 0.1 〜 ø 0.3

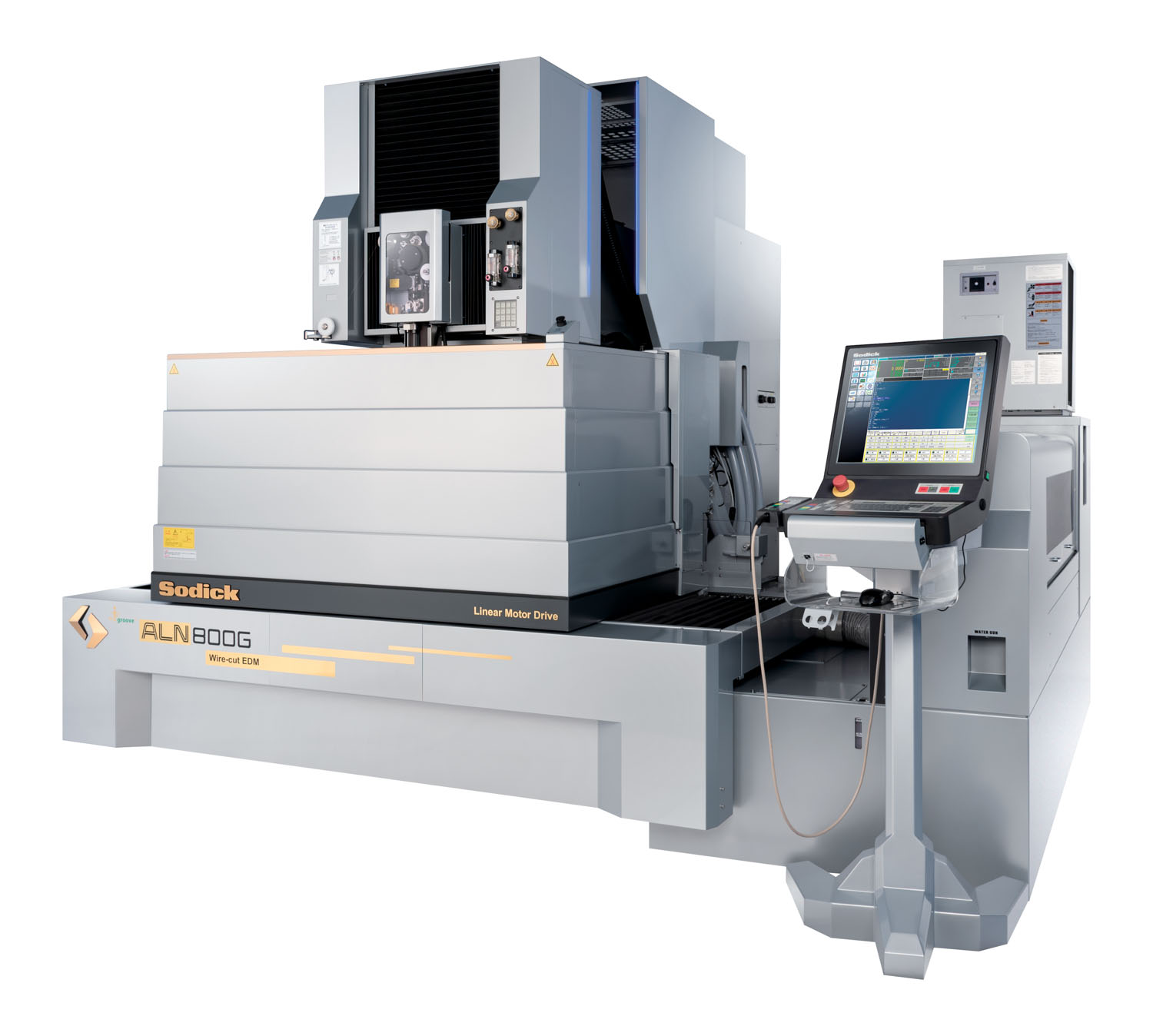

ALN800G iG+E ALN800G iG+E

800 × 600 × 500

1250 × 1020 × 500

ø 0.1 〜 ø 0.3

AL iGroove+Editionシリーズの省エネ性能簡単・便利 SPW電源の操作性と自動化通電コマ自動送り機能ACPS ワイヤAL iG+Eシリーズ省力化・省人化機能集

汎用高速タイプ

VNシリーズ

XYZ軸ストローク(mm)

最大加工物寸法
（幅×奥行×高さ）(mm)

ワイヤ電極径(mm)

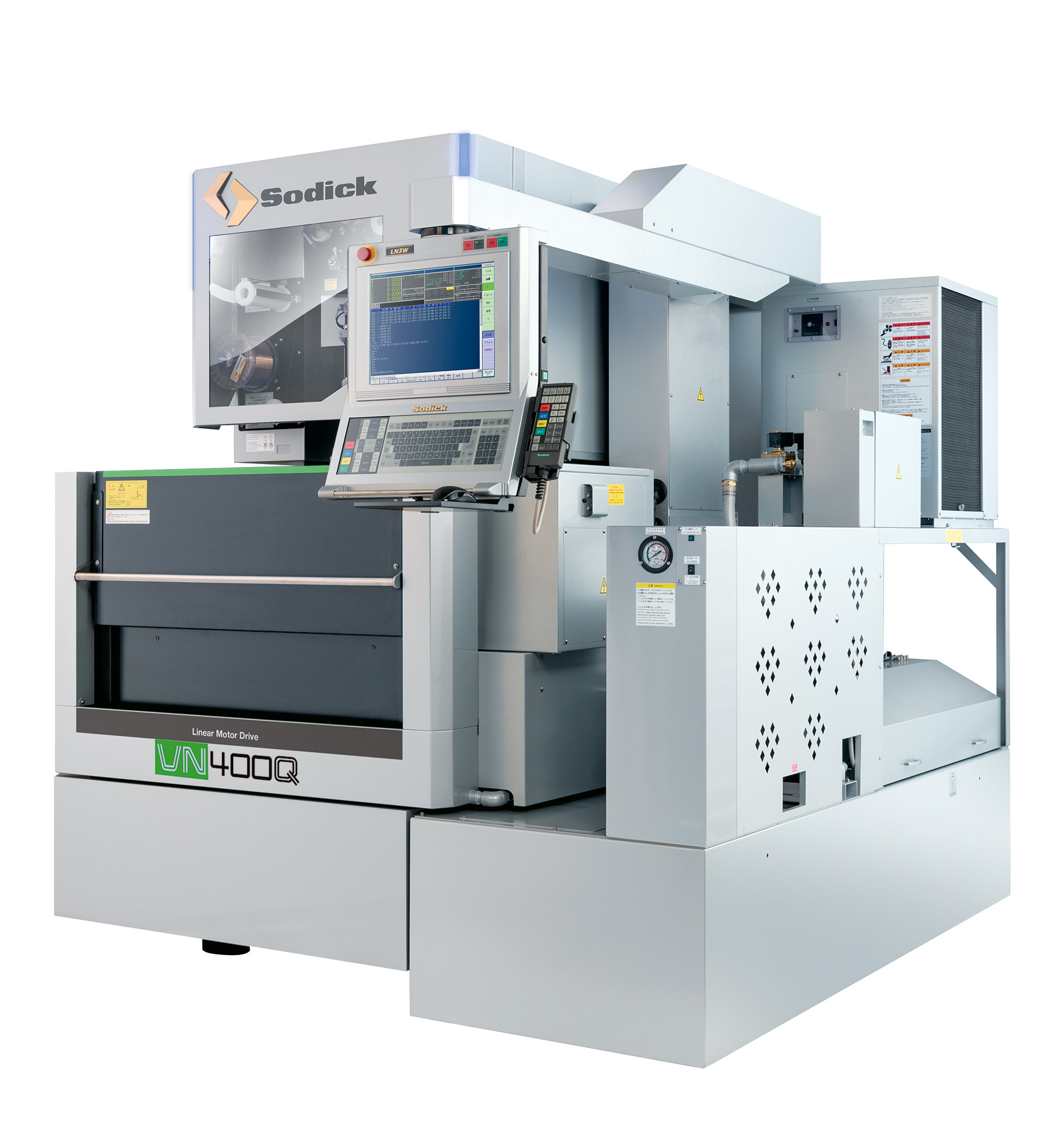

VN400Q VN400Q

400 × 300 × 230

830 × 700 × 215

ø 0.1 〜 ø 0.3

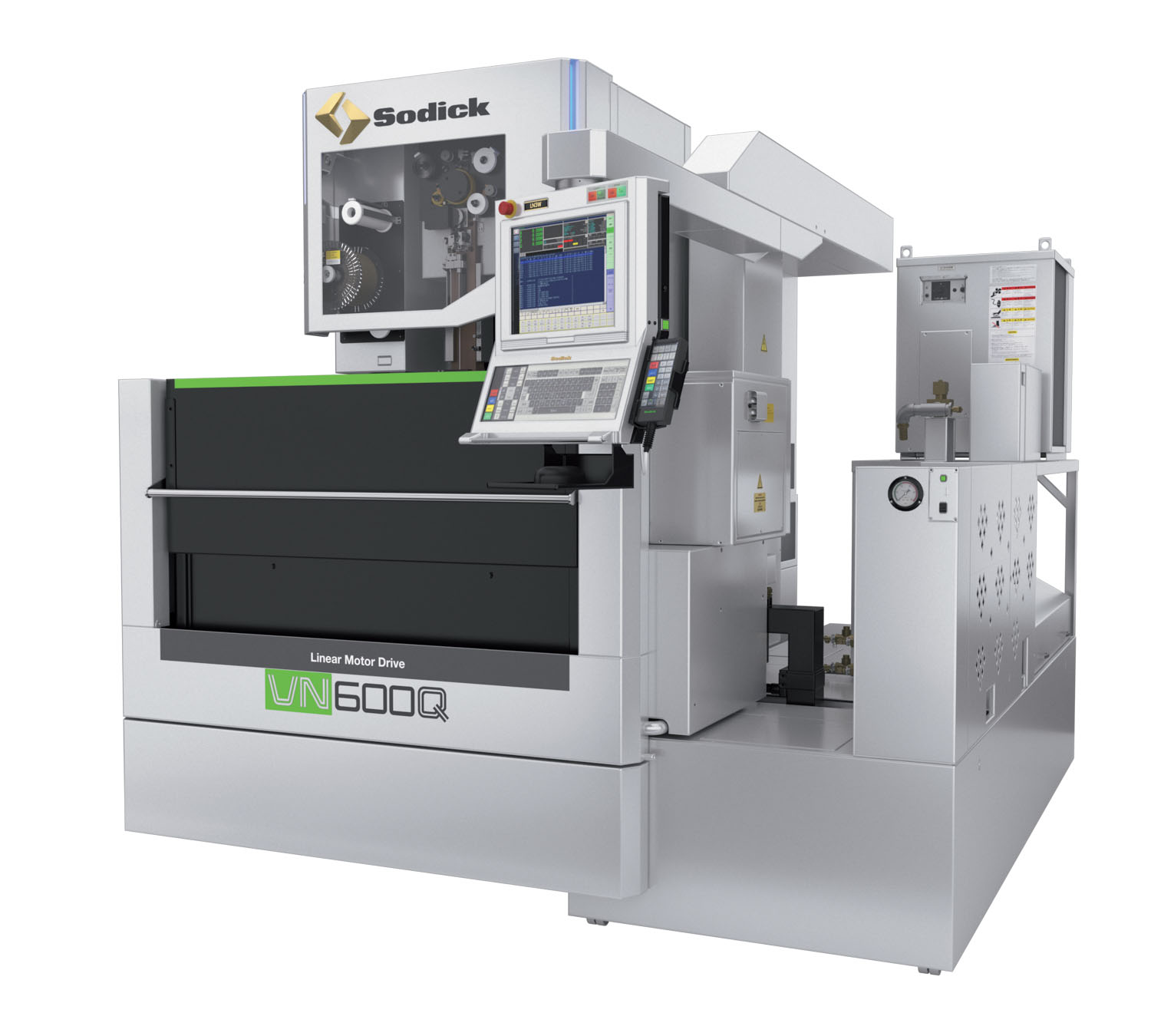

VN600Q VN600Q

600 × 400 × 310

1100 × 820 × 295

ø 0.1 〜 ø 0.3

VNシリーズの省エネ性能 VNシリーズ加工精度向上

汎用高速大型タイプ

AQシリーズ

XYZ軸ストローク(mm)

最大加工物寸法
（幅×奥行×高さ）(mm)

ワイヤ電極径(mm)

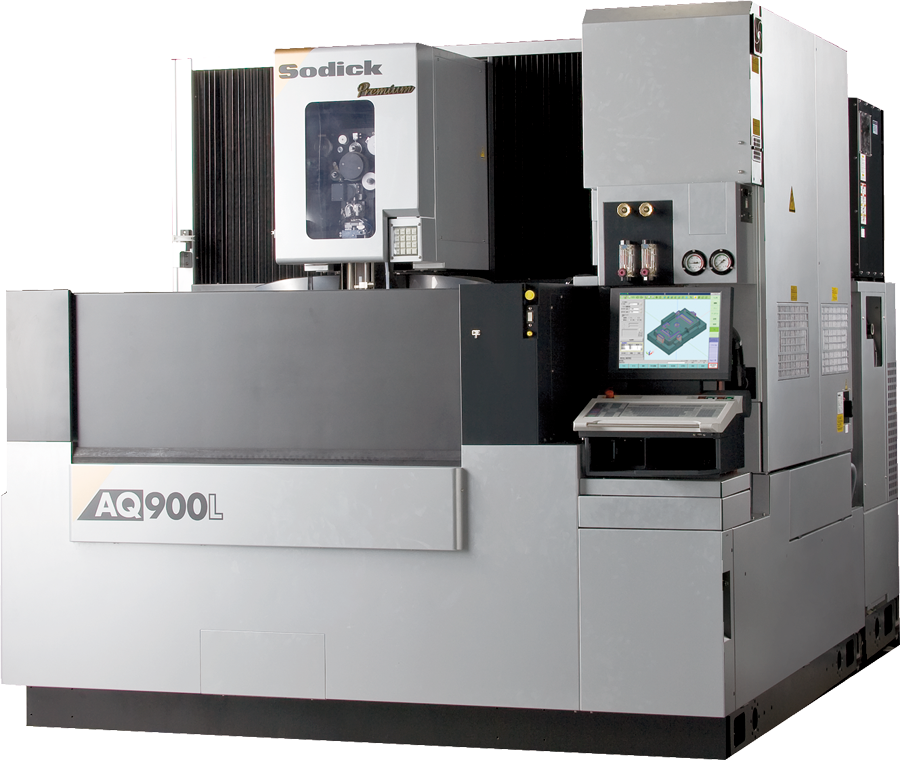

AQ900L AQ900L

900 × 600 × 400

1200 × 900 × 400

ø 0.15 〜 ø 0.33※

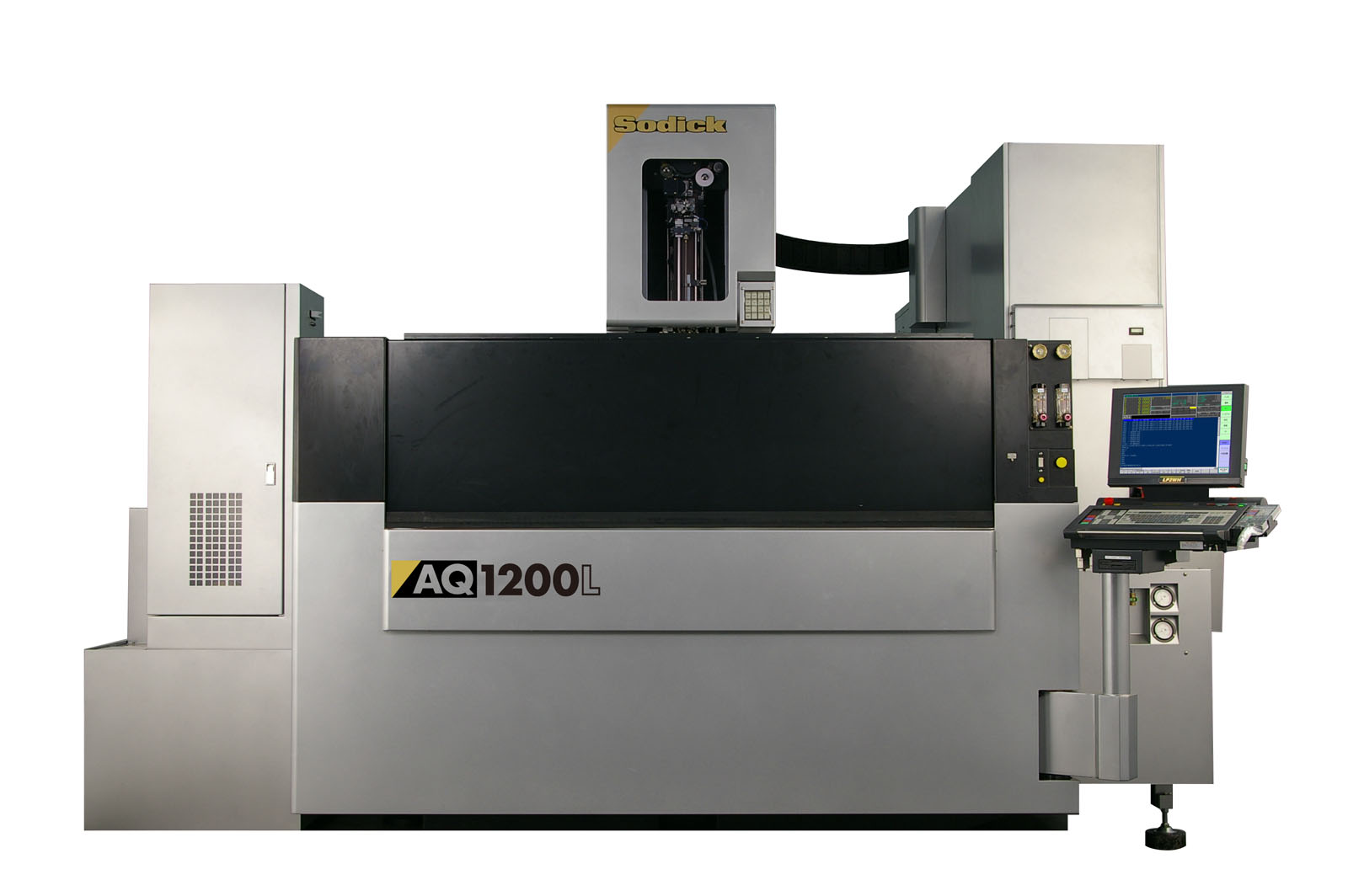

AQ1200L AQ1200L

1200 × 800 × 400

1600 × 1200 × 400

ø 0.15 〜 ø 0.33※

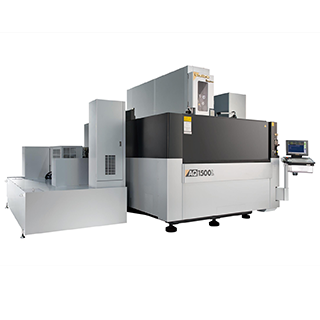

AQ1500L AQ1500L

1500 × 1000 × 600

1900 × 1400 × 600

ø 0.15 〜 ø 0.33※

※AWTの最大径はφ0.3mmまでです。

微細加工向け超高精度タイプ

AXシリーズ " i Groove Edition "

XYZ軸ストローク(mm)

最大加工物寸法
（幅×奥行×高さ）(mm)

ワイヤ電極径(mm)

AX350L iG+E AX350L iG+E

350 × 350 × 120

540 × 500 × 100

ø 0.03 ～ ø 0.25

APシリーズ

XYZ軸ストローク(mm)

最大加工物寸法
（幅×奥行×高さ）(mm)

ワイヤ電極径(mm)

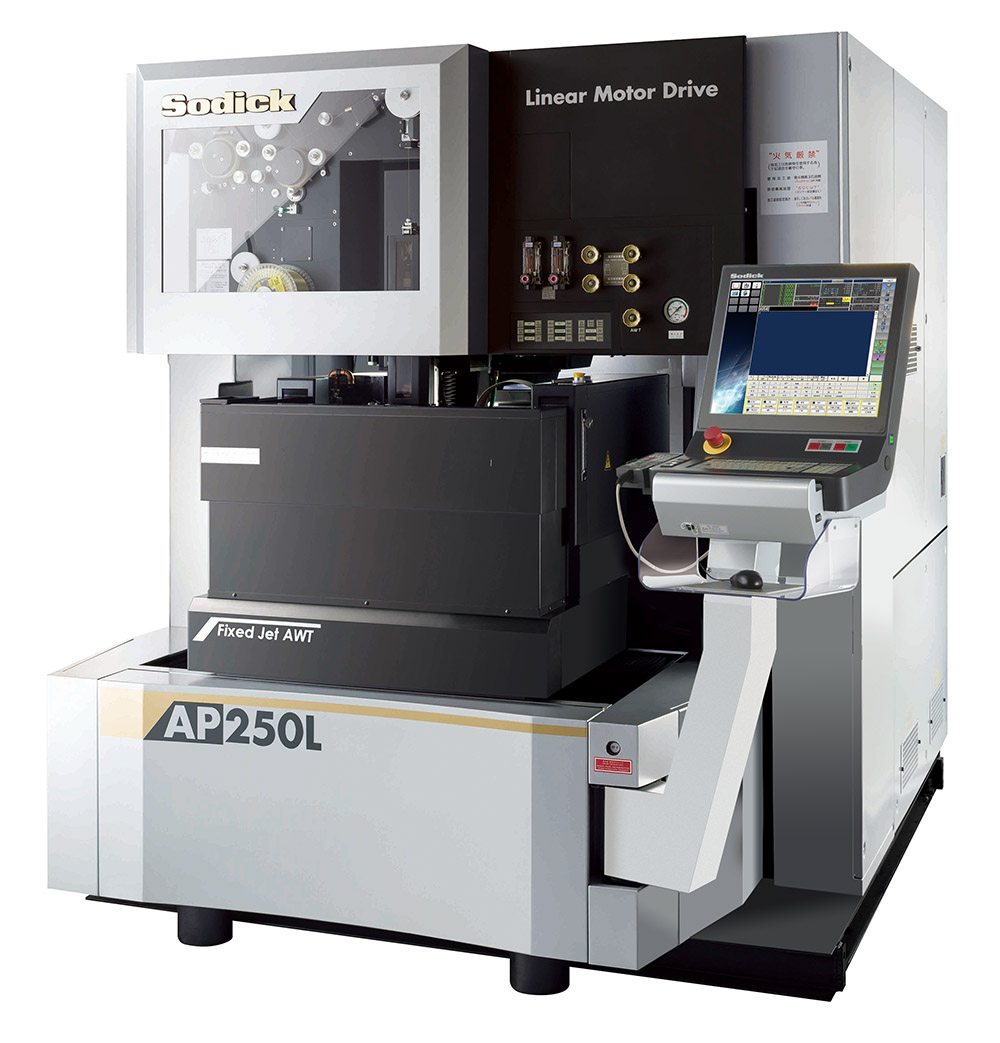

AP250L AP250L

250 × 150 × 120

400 × 270 × 100

ø 0.03 〜 ø 0.2

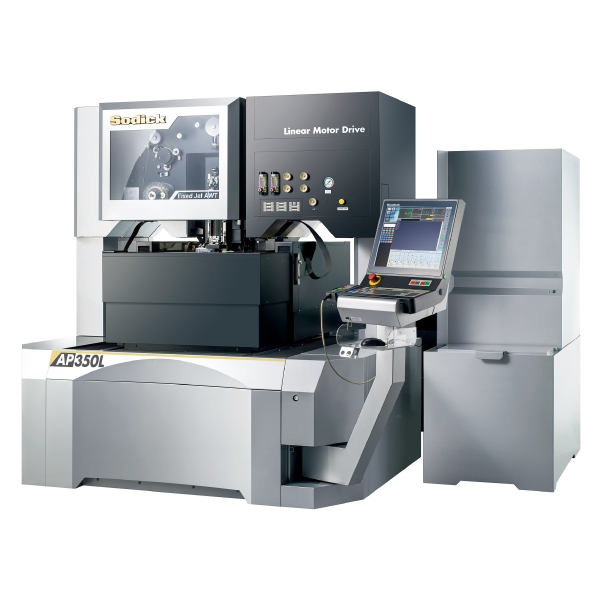

AP350L AP350L

350 × 350 × 120

540 × 500 × 100

ø 0.05 〜 ø 0.25

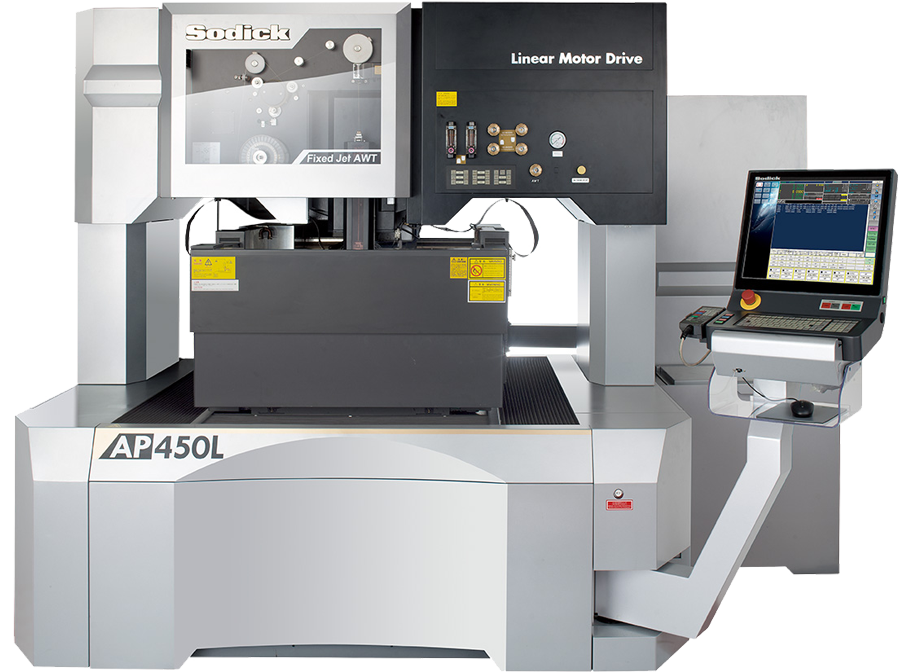

AP450L AP450L

450 × 300 × 120

600 × 400 × 100

ø 0.05 〜 ø 0.25

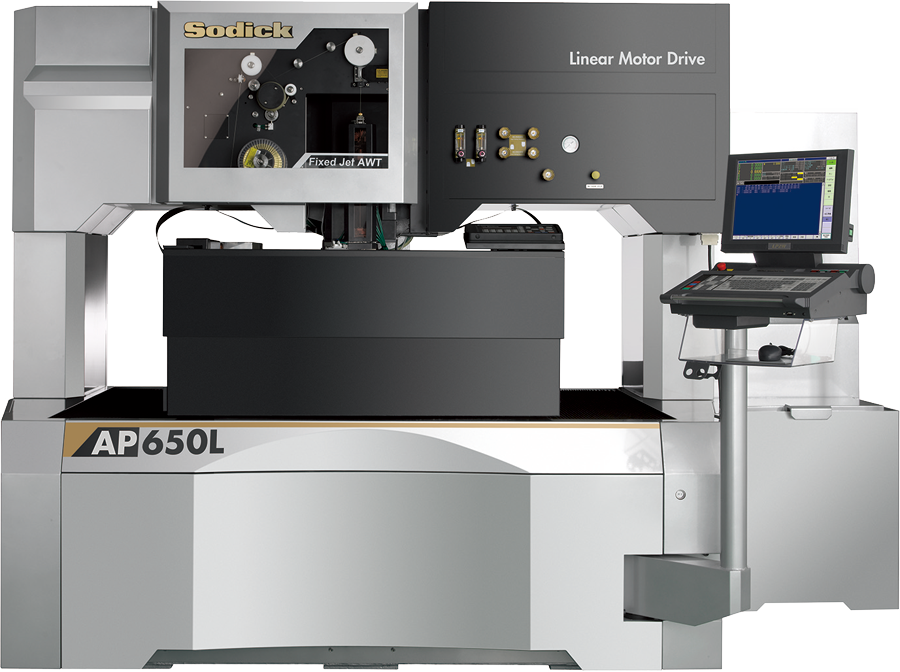

AP650L AP650L

650 × 450 × 120

820 × 590 × 100

ø 0.05 〜 ø 0.3

微細加工向け超高精度タイプセラミック製

EXCシリーズ

XYZ軸ストローク(mm)

最大加工物寸法
（幅×奥行×高さ）(mm)

ワイヤ電極径(mm)

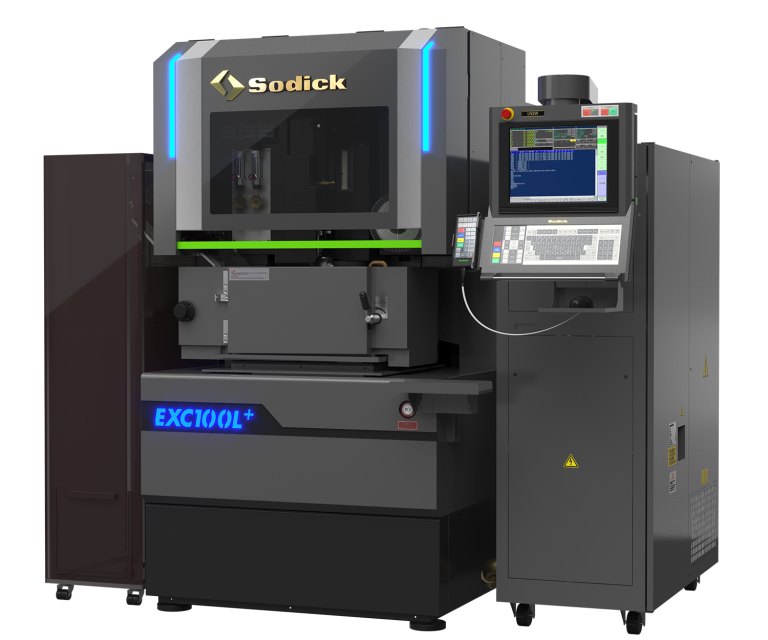

EXC100L+ EXC100L+

100 × 120 × 100

150 × 150 × 60

ø 0.02 〜 ø 0.1

自動化・便利機能

ソディックの自動化システム

簡単・便利 SPW電源の操作性と自動化

ALシリーズに搭載されている自社開発NC装置 SPWをご紹介いたします。
お客様の声を実現した便利な機能と使いやすさにより作業効率向上に貢献します。

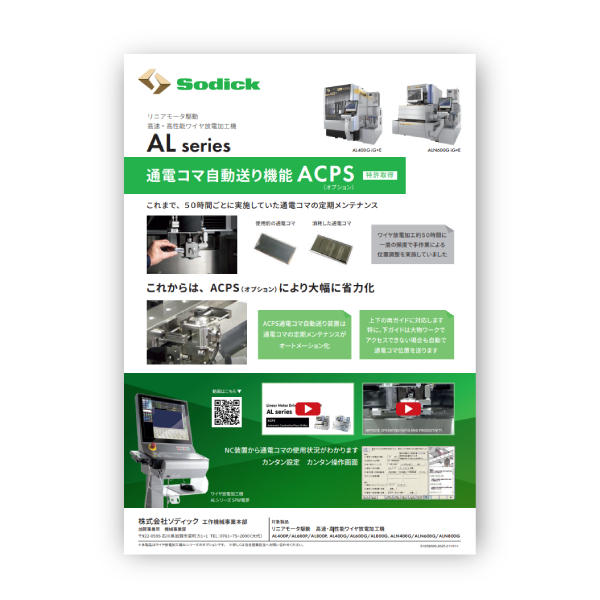

通電コマ自動送り機能 ACPS

従来は約50時間に一度、手作業による位置調整が必要だった通電コマを、自動で位置調整するオプション装置です。
ワイヤカット自動化における課題の1つである通電コマの位置調整を自動化し、製造現場の生産性向上に貢献します。

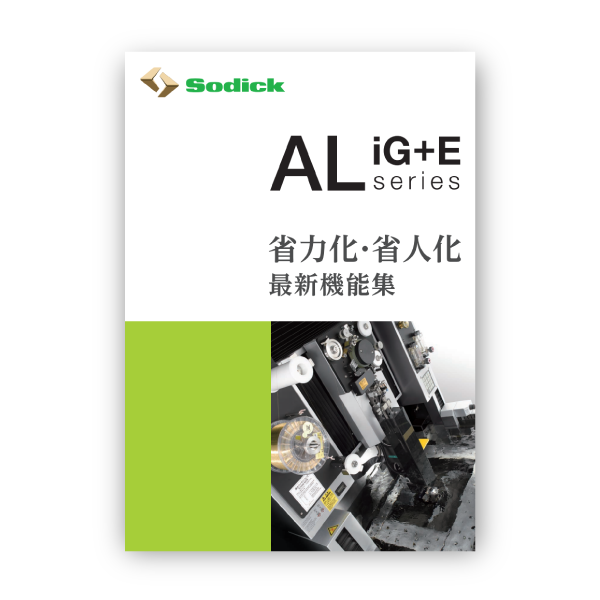

ワイヤAL iG+Eシリーズ省力化・省人化機能集

NEW

ワイヤAL iG+Eシリーズ省力化・省人化機能集

ワイヤカットの省力化・省人化に貢献する最新機能をご紹介します。

省エネ性能

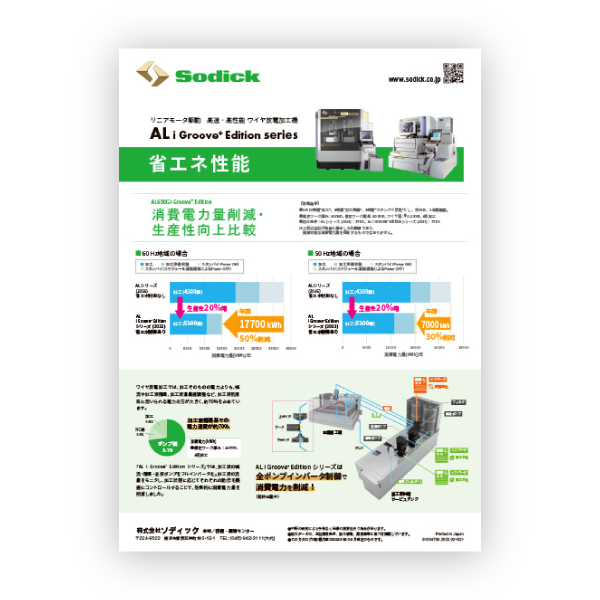

AL iGroove+Editionシリーズの省エネ性能

AL+シリーズの特長をご覧ください。
省エネ性能だけでなく、加工性能向上や自動化・省人化の機能拡充についてもご紹介しています。

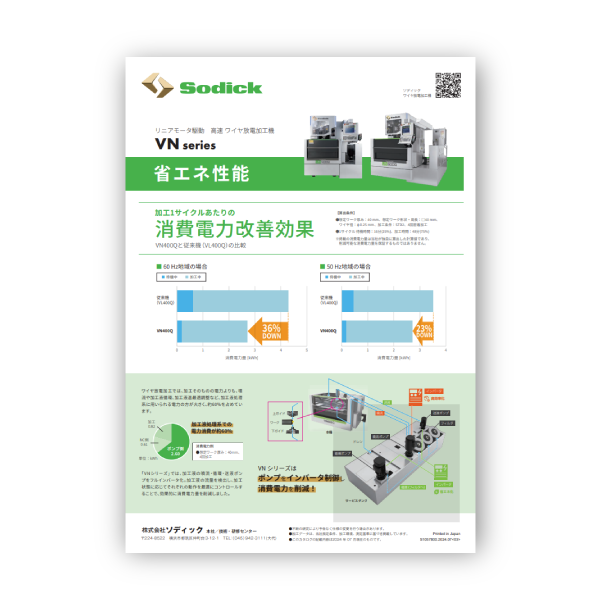

VNシリーズの省エネ性能
