リニアモータドライバ
目的にあったシステムをご提案
豊富なシリーズの中から使用目的に合わせてお選びいただけます。 ソディックCNC装置やP-macモーションコントローラによるダイレクトPWM駆動にはSPWM（ソディック製ドライバ）、最大32軸の多軸高速LINK対応コントローラ（RTEX)、汎用パルス列出力、アナログ出力による駆動にはMINAS-A5L/NL, A6SL/SM（パナソニック製ドライバ）がご利用頂けます。
SPWM（ソディック製ドライバ）
| PWMアンプ型式 SPWM- | C 04□ | D 08□ | G 10□ | G 15□ | G 20□ | G 30□ | J 50□ | J 75□ |
|---|---|---|---|---|---|---|---|---|
| 枠 (外形） |
C | D | G | G | G | G | J | J |
| 適用モータ容量 (kW) |
0.4 | 0.8 | 1.0 | 1.5 | 2.0 | 3.0 | 5.0 | 7.5 |
| 連続電流 (Arms) |
2.1 | 5.7 | 7.6 | 11.6 | 18.5 | 24.8 | 32.9 | 54.7 |
| 瞬時最大電流 (Arms) |
6.1 | 13.9 | 17 | 28 | 42 | 56 | 84 | 130 |
| 電源 (V) |
3相 AC 200 V | |||||||
MINAS-A5L/NL, A6SL/SM（パナソニック製ドライバ）
ドライバの外観
A5L/NL
| 電源 | アンプ品番 ( 注 ) | モータ定格電流 ［ Arms ］ |
モータ最大電流 ［ Arms ］ |
|---|---|---|---|
| 単相 100 V |
MADHT1105 ∗∗∗ | 1.2 | 3.6 |
| MADHT1107 ∗∗∗ | 1.7 | 5.1 | |
| MBDHT2110 ∗∗∗ | 2.5 | 7.5 | |
| MCDHT3120 ∗∗∗ | 4.6 | 13.8 | |
| 単 / 三相 200 V |
MADHT1505 ∗∗∗ | 1.2 | 3.6 |
| MADHT1507 ∗∗∗ | 1.6 | 4.8 | |
| MBDHT2510 ∗∗∗ | 2.6 | 7.8 | |
| MCDHT3520 ∗∗∗ | 4.1 | 12.3 | |
| MDDHT3530 ∗∗∗ | 5.9 | 16.9 | |
| MDDHT5540 ∗∗∗ | 9.4 | 28.2 | |
| 三相 200 V |
MEDHT7364 ∗∗∗ | 13.4 | 40.2 |
| MFDHTA390 ∗∗∗ | 18.7 | 56.1 | |
| MFDHTB3A2 ∗∗∗ | 33.0 | 84.8 | |
| MGDHTC3B4 ∗∗∗ | 44.0 | 116.6 | |
| MHDHTC3B4 ∗∗∗ | 66.1 | 167.2 | |
| 三相 400 V |
MDDHT2407 ∗∗∗ | 1.5 | 4.5 |
| MDDHT2412 ∗∗∗ | 2.9 | 8.7 | |
| MDDHT3420 ∗∗∗ | 4.7 | 14.1 | |
| MEDHT4430 ∗∗∗ | 6.7 | 19.7 | |
| MFDHT5440 ∗∗∗ | 9.4 | 28.2 | |
| MFDHTA464 ∗∗∗ | 16.5 | 42.4 | |
| MGDHTB4A2 ∗∗∗ | 22.0 | 58.7 | |
| MHDHTB4A2 ∗∗∗ | 33.1 | 83.7 |
- 注：品番末尾の∗∗∗には次の記号が入ります。
- A5L : L01もしくはLA1、A5NL : NL1 （ 標準仕様 ） もしくは N91 ( セーフティ I / F付き仕様 ) A4ALについては弊社にお問合せ下さい。

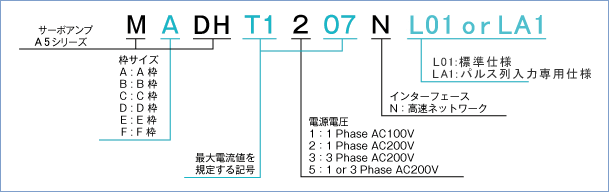

機種名の構成
A6SL/SM
| 電源 | アンプ品番 ※1 | モータ定格電流 ［ Arms ］ ※2 |
モータ最大電流 ［ Arms ］ ※2 |
|---|---|---|---|
| 単相 100 V |
MADL□01△△ | 1.1 | 3.7 |
| MADL□11△△ | 1.6 | 5.5 | |
| MBDL□21△△ | 2.5 | 7.4 | |
| MCDL□31△△ | 4.6 | 14.3 | |
| 単相 / 三相 200 V |
MADL□05△△ | 1.1 | 3.8 |
| MADL□15△△ | 1.5 | 4.8 | |
| MBDL□25△△ | 2.4 | 7.3 | |
| MCDL□35△△ | 4.1 | 13.2 | |
| MDDL□45△△ | 5.2 | 16.9 | |
| MDDL□55△△ | 9.3 | 26.1 | |
| 三相 200 V |
MEDL□83△△ | 12.5 | 37.4 |
| MEDL□93△△ | 16.0 | 48.0 | |
| MFDL□A3△△ | 18.1 | 54.4 | |
| MFDL□B3△△ | 27.1 | 72.1 |
- 品番の□、△△には次の記号が入ります。
□部 共通：
△△部 A6L:
組み合わせには制限があり、標準仕様（品番末尾がSM）はセーフティ機能有り（品番5桁目がT）、パルス指令専用仕様（品番末尾がSL）はセーフティ機能無し（品番5桁目がN）になります。 - キャリア周波数の設定によっては、ディレーティングが必要になる場合があります。詳しくは仕様書を参照してください。
