ワイヤ電極線

放電加工の可能性を切り拓いてきたパイオニア企業ならではの視点で優れたワイヤ電極線を開発
日本初の電極線リサイクルシステム「ワイヤ循環システム」を採用

ソディックのワイヤ電極線「はやぶさワイヤ」「つばめワイヤ」シリーズは、溶融炉で材料を溶かす段階から最終製品になるまでを国内で唯一「工場内一貫生産」しております。加えて、「e80ワイヤ」「APワイヤ」シリーズなど、様々な加工用途に応じた豊富なラインアップを取り揃えています。

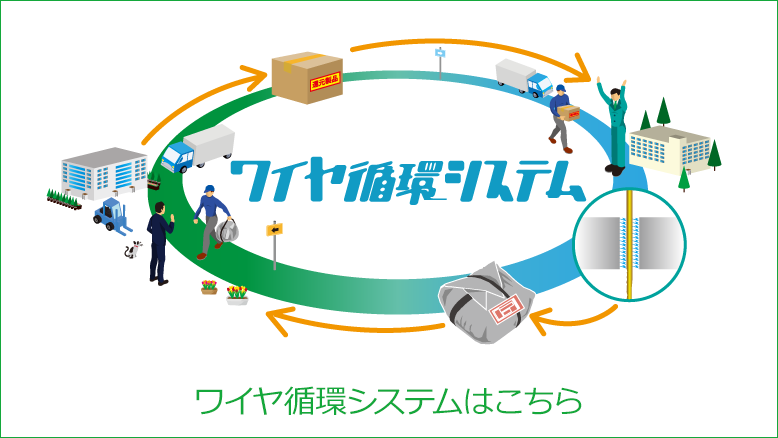

また、お客様からの使用済みワイヤ電極を回収し、その重さに応じた新しいワイヤ電極やその他の消耗品と交換しています。使用済みワイヤ電極を材料として再び溶かし、新品と全く変わらない品質に再生する電極線リサイクルシステム「ワイヤ循環システム」を日本で初めて確立。ランニングコスト低減や循環型社会に貢献しています。

商品仕様一覧

※表は横にスクロールしていただくと全てご覧いただけます。

商品名線種質別線径公差(mm)引張強さ(N/mm2伸び率(%)
つばめワイヤプラス黄銅電極線硬質+0,ー0.002960以上4%以下

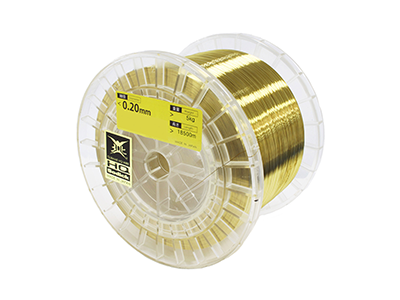

つばめHQワイヤ黄銅電極線硬質+0,ー0.001960以上4%以下
はやぶさEXワイヤ黄銅電極線硬質+0,ー0.002960以上4%以下
はやぶさワイヤ黄銅電極線硬質+0,ー0.002920以上4%以下
e80ワイヤ亜鉛被膜黄銅電極線+0,ー0.002900以上2%以下
APZ-HSワイヤ亜鉛被膜ピアノ線+0,ー0.0021850以上
APZワイヤ亜鉛被膜ピアノ線+0,ー0.0021900以上
APワイヤ黄銅被膜ピアノ線+0,ー0.0021900以上
TWSワイヤタングステンワイヤ+0,ー0.0022800以上

ワイヤ線別特性の違い

ワイヤ線別特性の違い

ボビン仕様

ボビン仕様

※表は横にスクロールしていただくと全てご覧いただけます。

規 格鍔 径
D(mm)
胴 径
d(mm)
内 幅
W(mm)
軸孔径
h(mm)
鍔 厚
a(mm)
全 長
L(mm)

r(mm)
P11005070161090
P3130609020121141.5
P5160909020121141.5
P5-RK1601109020121141.5
P1020011011025121345
P2025011011034151404
DP3028020018073202205
DIN16016010012822161603
DIN25025016016022202004
