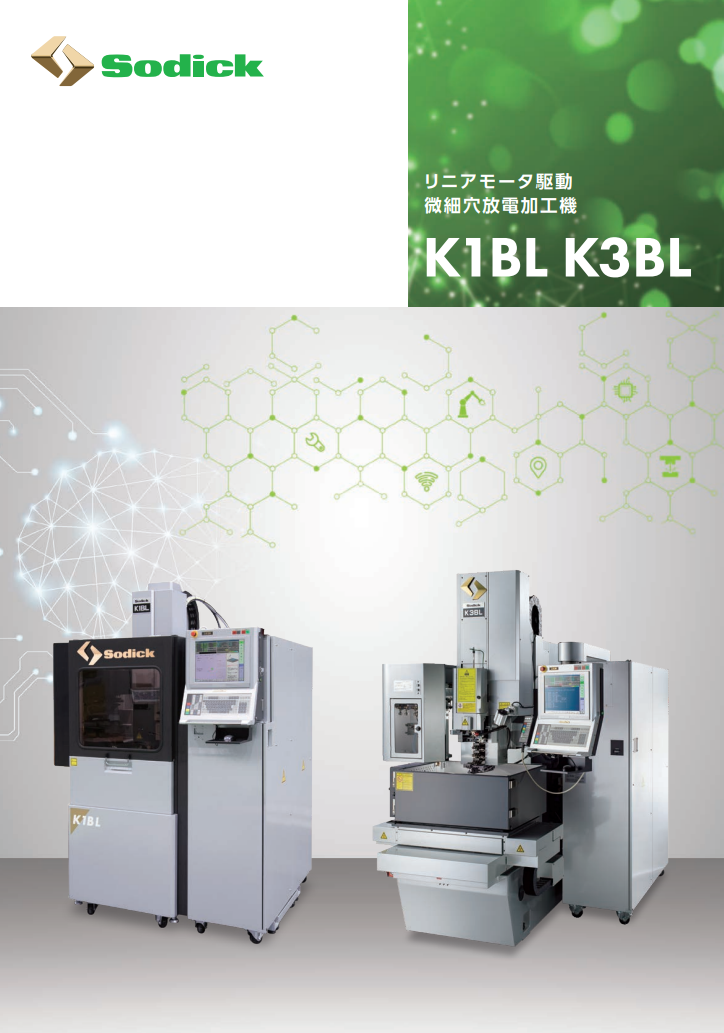

K1BL
リニアモータの高応答性により連続自動で高精度微細穴加工
※ 掲載の写真は実際と多少異なる場合があります。
特長
- リニアモータを主軸部に搭載
- 自社開発のリニアモータを主軸(Z軸)に搭載することにより、従来駆動方式では不可能だった領域まで加工可能になりました。また、リニアモータの高応答性により、高速化と電極消耗を大幅に低減させました。
- 高剛性門型構造
- 微細穴加工に対応するため、剛性の高い門型構造を採用しました。2本の支柱でコラムを保持する構造により、熱変位に対する良好な安定性と高い剛性を維持し、加工精度が飛躍的に向上しました。
- AEC(自動電極交換装置)
- 電極を確実に交換するため、長時間の連続加工や多数穴加工に対応します。また、剛性に優れたシャンク付き電極(φ0.08~0.25mm)を使用することにより、電極の芯振れを最小限に抑えており、精密微細穴加工が可能です。
製品仕様
各軸ストローク X×Y×Z (mm) | 120 x 150 x 300 |
---|---|
テーブル寸法 幅×奥行 (mm) | 200 x 250 |
最大加工物質量(kg) | 50 *1 |
機械本体寸法 幅×奥行×高さ (mm) | 1600 x 1530 x 2305 |
