AP450L(oil)
ねじレス駆動および高剛性門型構造に最新のSPW電源を搭載
油加工液での高速加工を実現
※ 掲載の写真は実際と多少異なる場合があります。
特長
- ねじレス駆動 + 門型構造
- 高速・高応答を実現するリニアモータ駆動、および、低重心門型コラムを採用したことで、質量移動による機械変位を最小限に抑えることが可能となり、位置決め・加工精度が大幅に向上しました。また、高精度加工液冷却装置・空気循環システムなどの採用により、本機立ち上げ直後から安定した高精度加工が行えます。
- 新電源装置 & 高速加工
- 19インチ横型タッチパネルを搭載し、最新のマン・マシン・インターフェースで、さらに進化した見やすさ・使いやすさを提供します。また、油加工液での微細領域で高速性能を実現した「高速エコカットO-Plus」を搭載しています。
- 作業性・操作性向上
- 自動結線装置FJ-AWT、自動3 面上下式加工タンク、バルブ・流量計の集中配置、可動式操作パネルなど、段取り時の作業性が向上しました。また、本機前面にてフィルタ交換作業が行えメンテナンス性が向上しました。
ソディック放電加工機の自動化 特設サイト
製品仕様
| 各軸ストローク X×Y×Z (mm) | 450 x 300 x 120 |
|---|---|
| U×V軸ストローク (mm) | 35 x 35 |
| 最大テーパ角度 | ±7°（板厚：100mm） |
| 最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm) | 600 x 400 x 100 |
| 最大加工物質量（噴流加工時）（kg） | 100 |
| ワイヤ電極径(mm) | 0.05 ～ 0.25 |
| ワイヤ張力(N) | 3 ～ 25 |
| 最大ワイヤ送り速度(mm/sec) | 250 |
| 床面からテーブル上面までの距離（mm） | 1084 |
| 機械本体寸法 幅×奥行×高さ (mm) | 2185 x 2015 x 2160 |
| 機械据付寸法 幅×奥行 (mm) | 3800 x 3450 *1 |
| 機械本体質量（kg） | 6300 *2 |
| 総電気容量 | 3相 50/60Hz 13 kVA |

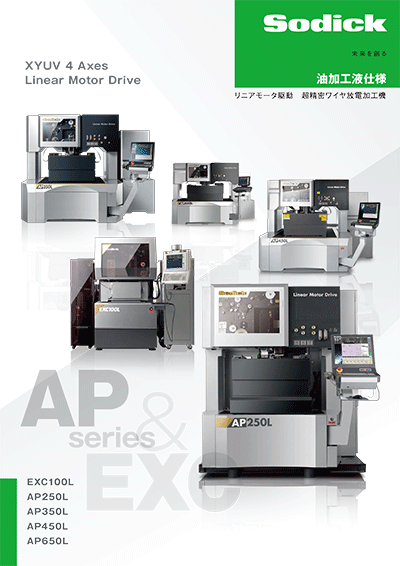

製品カタログ
