ALN800G "i Groove + Edition" NEW
要素技術を全て自社開発・製造し、
Advanced Smart Pulse & Advanced Smart Linearで大型加工物で最上級の性能を発揮
※ 掲載の写真は実際と多少異なる場合があります。
特長
- ４軸リニアモータ駆動
- ＸＹＵＶの４軸に自社開発・製造の高性能リニアモータを採用し、ボールねじが不要のダイレクト駆動方式を確立しました。従来駆動方式（ボールねじ方式）では不可能とされてきた、バックラッシの無い正確な軸移動を、半永久的に維持します。リニアモータの特長である高応答、高追従性は正確な位置制御と加工時の優れた放電特性を発揮します。
- 新電源装置＆新加工回路
- 19インチ横型タッチパネルを搭載し、最新のマン・マシン・インターフェイスで、さらに進化した見やすさ・使いやすさを提供します。 また、加工中のタイコ量を大幅に低減させる「タイコレス制御Ⅱ」、２回加工時の面粗さの向上や中仕上げ加工の高速化を実現する 「TMP 制御Ⅱ」などを標準で搭載しています。
- ワイヤ消費量＆電力消費量削減
- ワイヤ回転機構（i groove）は常に無消耗のワイヤ面で仕上げ加工することができ、ワーク上面から下面まで均一な加工が可能です。
高板厚の仕上げ加工時のスジ、ムラを低減しながら、ワイヤ消費量も削減します。

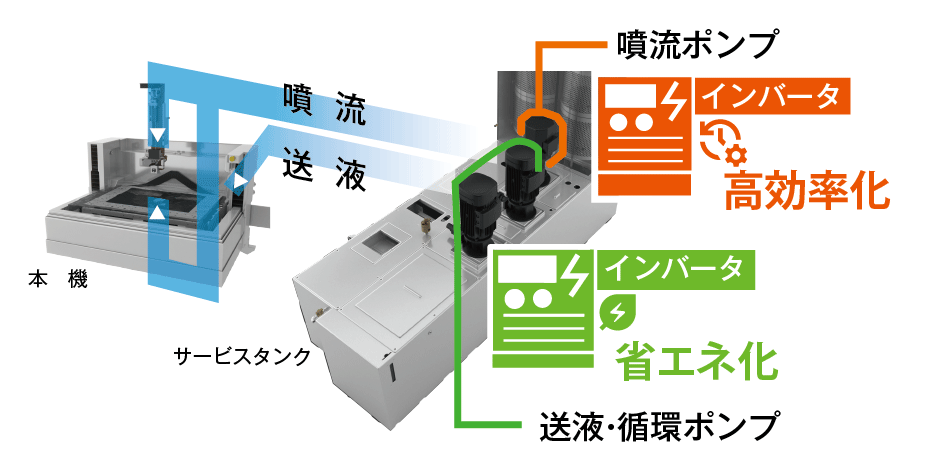

また、サービスタンクに新開発の省エネポンプ・システムを採用しており、電力消費量を削減しました。
NC装置のガジェット「Eco Collections」により、 ランニングコスト の集計表示や循環液省エネ制御の設定へ簡単にアクセスでき操作性を向上しました。
製品仕様
| 各軸ストローク X×Y×Z (mm) | 800 x 600 x 500 |
|---|---|
| U×V軸ストローク (mm) | 200 x 200 |
| 最大テーパ角度 | ±25°（板厚：130mm） |
| 最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm) | 1250 x 1020 x 500 |
| 最大加工物質量（噴流加工時）（kg） | 3000 |
| ワイヤ電極径(mm) | 0.1 ～ 0.3 |
| ワイヤ張力(N) | 3 ～ 23 |
| 最大ワイヤ送り速度(mm/sec) | 420 |
| 床面からテーブル上面までの距離（mm） | 995 |
| 機械本体寸法 幅×奥行×高さ (mm) | 3310 x 3360 x 2695 *1 |
| 機械据付寸法 幅×奥行 (mm) | 4590 x 4760 |
| 機械本体質量（kg） | 5500 *2 |
| 総電気容量 | 3 相 50/60 Hz 13 kVA |
