AL400G "i Groove + Edition" NEW
新開発 Digital HF制御、ワイヤ回転機構、省エネポンプ
デジタルで変える 「高速」と「エコ」が両立するものづくり
※ 掲載の写真は実際と多少異なる場合があります。
特長
- ４軸リニアモータ駆動
- XYUV の４軸に自社開発・製造の高性能リニアモータを採用。
従来駆動方式（ボールねじ方式）では不可能とされてきた、バックラッシのない正確な軸移動を、半永久的に維持します。
リニアモータの特長である高応答、高追従性は正確な位置制御と加工時の優れた放電特性を発揮します。 - 加工速度向上
- 新開発のDigital HF制御を採用しました。
ワイヤ加工中の状態を常にデジタル監視し、最適な放電状態を維持することで、加工速度向上と加工精度向上を同時に実現します。
加工中の放電状態を常にモニタリングすることで、水質の変化や、板厚の変化があっても、常に安定した加工が行えます。
また、コーナ部においても、ダレなどが発生しません。 - ワイヤ消費量＆電力消費量削減
- ワイヤ回転機構（i groove）は常に無消耗のワイヤ面で仕上げ加工することができ、ワーク上面から下面まで均一な加工が可能です。
高板厚の仕上げ加工時のスジ、ムラを低減しながら、ワイヤ消費量も削減します。

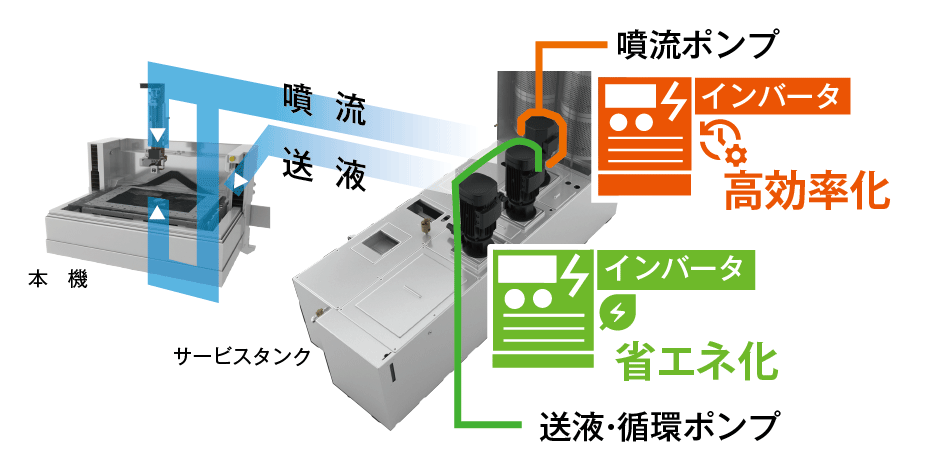

また、サービスタンクに新開発の省エネポンプ・システムを採用しており、電力消費量を削減しました。
NC装置のガジェット「Eco Collections」により、 ランニングコスト の集計表示や循環液省エネ制御の設定へ簡単にアクセスでき操作性を向上しました。
動画
※音声が流れますので再生の際はご注意ください。
製品仕様
| 加工タンク内寸法 幅×奥行 （mm） | 850 x 610 |
|---|---|
| 各軸ストローク X×Y×Z (mm) | 400 x 300 x 250 |
| U×V軸ストローク (mm) | 150 x 150 |
| 最大テーパ角度 | ± 25 °（板厚：130 mm) |
| 最大加工物寸法（噴流加工時） 幅×奥行×高さ (mm) | 600 x 470 x 240 |
| 最大加工物寸法（浸漬加工時） 幅×奥行×高さ (mm) | 600 x 470 x 230 |
| 最大加工物質量（噴流加工時）（kg） | 500 |
| 最大加工物質量（浸漬加工時）(kg) | 350 |
| ワイヤ電極径(mm) | 0.05 ～ 0.3 *1 |
| ワイヤ張力(N) | 3 ～ 23 |
| 最大ワイヤ送り速度(mm/sec) | 420 |
| 床面からテーブル上面までの距離（mm） | 995 |
| 機械本体寸法 幅×奥行×高さ (mm) | 2190 x 2590 x 2230 |
| 機械据付寸法 幅×奥行 (mm) | 3425 x 3850 |
| 機械本体質量（kg） | 3400 |
| 総電気容量 | ３相 50/60 Hz 通常使用時：9 kVA 最大使用時：13 kVA *2 |
