サファイヤガイド

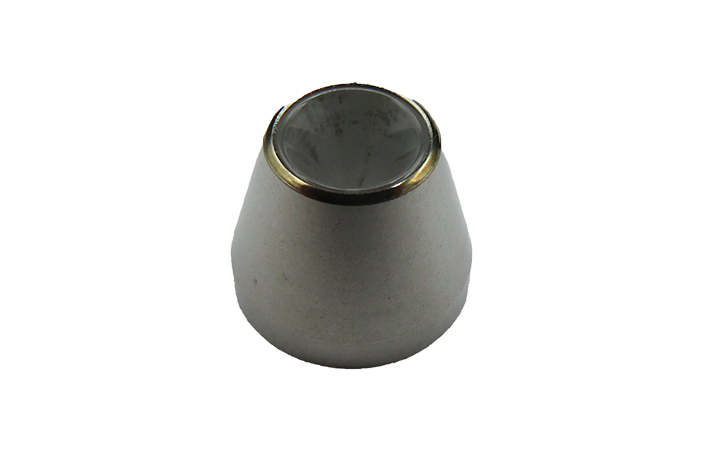

AWTダイスガイド
ソディック従来機用AWTダイスです。
特長
- 自動結線時にワイヤを導くガイド
- AWT装置内でしっかりとワイヤを支えます。
自動結線時にワイヤ送りの推進力となるAWT JETにとって、要の部品となります。
製品仕様
サイズ表
※表は横にスクロールしていただくと全てご覧いただけます。
| 使用するワイヤ径(φ) | 商品サイズ(φ) | 商品番号 |
|---|---|---|
| 0.03 | 0.04 (注 (1)) | 3081993 |
| 0.05 | 3080202 | |
| 0.04 | 0.06 | 3080204 |
| 0.05 | 0.07 | 3080205 |
| 0.07 | 0.09 | 3080207 |
| 0.1 | 0.12 | 3080211 |
| 0.15 | 0.17 | 3080214 |
| 0.2 | 0.22 | 3080220 |
| 0.25 | 0.27 | 3080224 |
| 0.3 | 0.32 | 3080226 |
| AWT用 | 0.4 | 3080229 |
| 0.6 | 3085043 |
注(1) φ0.03ワイヤご使用時にAWTパイプ内径がφ0.3以下の場合の推奨サイズです。
- 上記サイズの他、中間サイズ等もございますので詳細は別途お問い合わせ願います。
- 旧タイプの機種では上下ワイヤガイドとしても使用しています。
