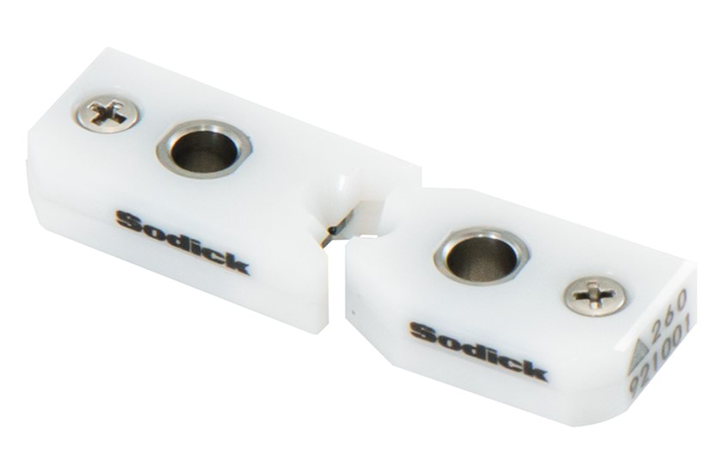

割ガイドZ(ダイヤ)
割ガイド(F)の進化版！なのにコストダウンが実現！
社内製だからできる工数見直しによるコストダウン。
ガイド性能を損なわず、より生産効率を向上させる構造として、実績のある2分割式を採用しました。
生産効率向上で、従来品より価格を抑えて商品をご提供します。
特長
- 絶縁対策の強化
- 本体を絶縁体のセラミックにすることで絶縁対策を強化しました。
- 耐摩耗性向上
- ガイド摺動面をセラミックにすることにより、耐摩耗性が向上しました。
- 精度向上
- 嵌合テーパー部が高硬度のセラミックとなるため、嵌合繰り返し精度が向上しました。また、実機装着時のピッチ加工位置精度も向上しました。
- 耐久性アップ
- ダイヤモンドガイド中心にセラミックプレートの2 層構造で大切なダイヤガイドを破損から守ります。
製品仕様
サイズ表
※表は横にスクロールしていただくと全てご覧いただけます。
| 使用するワイヤ径(φ) | 商品サイズ(φ) | 商品番号 |
|---|---|---|
| 0.03 | 0.035 | J55315A |
| 0.04 | J55316A | |
| 0.04 | 0.045 | J55317A |
| 0.05 | J55318A | |
| 0.05 | 0.055 | J55319A |
| 0.06 | J55320A | |
| 0.07 | 0.075 | J55323A |
| 0.08 | J55324A | |
| 0.1 | 0.105 | J55327A |
| 0.11 | J55328A | |
| 0.15 | 0.155 | J55330A |
| 0.16 | J55331A | |
| 0.2 | 0.205 | J55333A |
| 0.21 | J55334A | |
| 0.25 | 0.255 | J55336A |
| 0.26 | J55337A | |
| 0.3 | 0.305 | J55339A |
| 0.31 | J55340A | |
| 0.32 | J55341A |
