従来機から最新FJ-AWT搭載機まで対応 87-3型ガイド

DICE(COLOR)

製品画像

単結晶ダイヤモンドを使⽤した⾼耐久の下ガイドで、従来機から最新FJ-AWT搭載機まで、幅広く対応します。
外装部は樹脂カバーのため、電解腐⾷を防ぎ、スムーズな放電加⼯をサポートします。

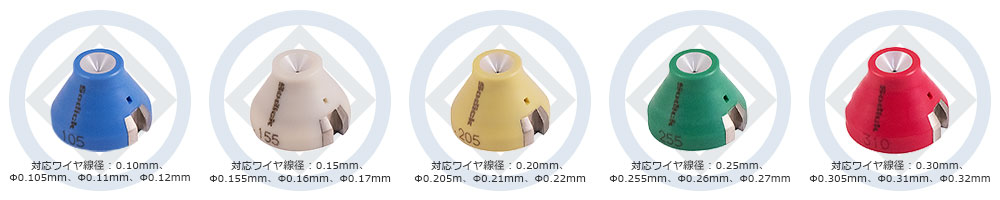

外装部の色は線径によって分けられているため、ワイヤ線径に応じたガイドを視覚的に判別できます。
カラー対応製品は、『はやぶさEXワイヤ』『つばめワイヤプラス』『つばめHQワイヤ』『e80ワイヤ』です。

φ0.10-0.30対応87-3型AWT付(下)AWT無(上下)

カタログ

サイズ表

ワイヤ径φ0.10~0.30mmに対応しています。

※ 横にスクロールしていただくと全てご覧いただけます。

使用するワイヤ径(mm)商品サイズ(mm)商品番号COLOR
φ0.10φ0.105J03638A
φ0.10φ0.11J03639A
φ0.10φ0.12J03640A
φ0.15φ0.155J03641A
φ0.15φ0.16J03642A
φ0.15φ0.17J03643A
φ0.20φ0.205J03644A
φ0.20φ0.21J03645A
φ0.20φ0.22J03646A
φ0.25φ0.255J03647A
φ0.25φ0.26J03648A
φ0.25φ0.27J03649A
φ0.30φ0.305J03650A
φ0.30φ0.31J03651A
φ0.30φ0.32J03652A
