SSM(Sodick Scientific Moulding)

金型内樹脂情報管理ツール

さらなる生産性向上のために、金型内樹脂情報を見える化して積極活用！

射出樹脂の逆流がないV-LINEによる射出圧力と金型内樹脂圧力には優れた相関性があり、成形品品質のダブルチェックができます。
金型内樹脂の挙動を数値化し、さまざまな用途への活用を積極的に提案しています。

薄型レンズ成形例

薄型レンズ成形での射出速度・圧力波形と型内圧波形の50ショット分重ね画書きした結果です。

V-LINE成形機の安定した射出圧力

N数：50ショット

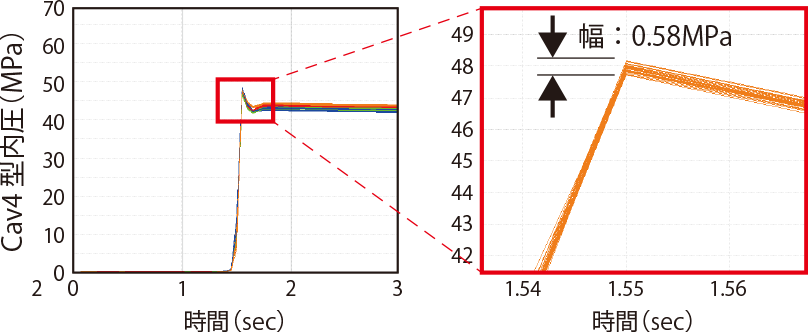

型内圧も安定した値（波形）を実現

N数：50ショット

繰り返し安定した射出状態とバラツキのない型内圧状態が確認できます。

システム図

金型内樹脂情報管理ツール^※

金型内樹脂の圧力や温度を最大8chのアナログ入力として取り込みます。
射出成形機の工程監視画面での確認や警報設定値化および型内圧波形として表示できます。

※各種センサやアンプはお客様ご準備品となります。

V Connect 画面

V Connectを併用することで、金型内圧力波形の拡大・縮小・重ね書きができます。
