⾼精度・⾼速加⼯を両⽴ ソディック独⾃製法のハイブリッドワイヤ

はやぶさEXワイヤ

製品画像

ソディック独⾃の製造技術により、亜鉛コーティングワイヤに匹敵する加⼯速度と、⻩銅ワイヤと同等の⾯粗さ・形状精度を両⽴したハイブリッドワイヤです。

加工速度は、標準的な黄銅ワイヤに比べ約22%※向上(※当社比)。加工面質は、放電効率の向上により、仕上げ加工でも高品質を実現します。

真直性・引張応⼒・接触感知精度も⼤幅に強化されており、高い⾃動結線率を実現し、長時間の安定した無人運転を可能にします。

ワイヤ循環システム対象特殊コーティングワイヤ硬質⾼精度・⾼速加⼯⽤日本製

製品仕様

線径公差(mm)+0, -0.002
引張強さ(N/mm2)960 以上
伸び率(%)4%以下

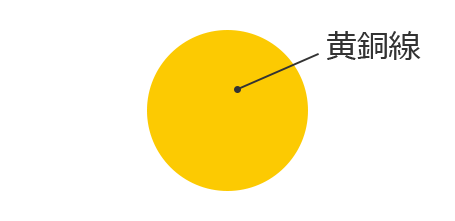

断⾯形状

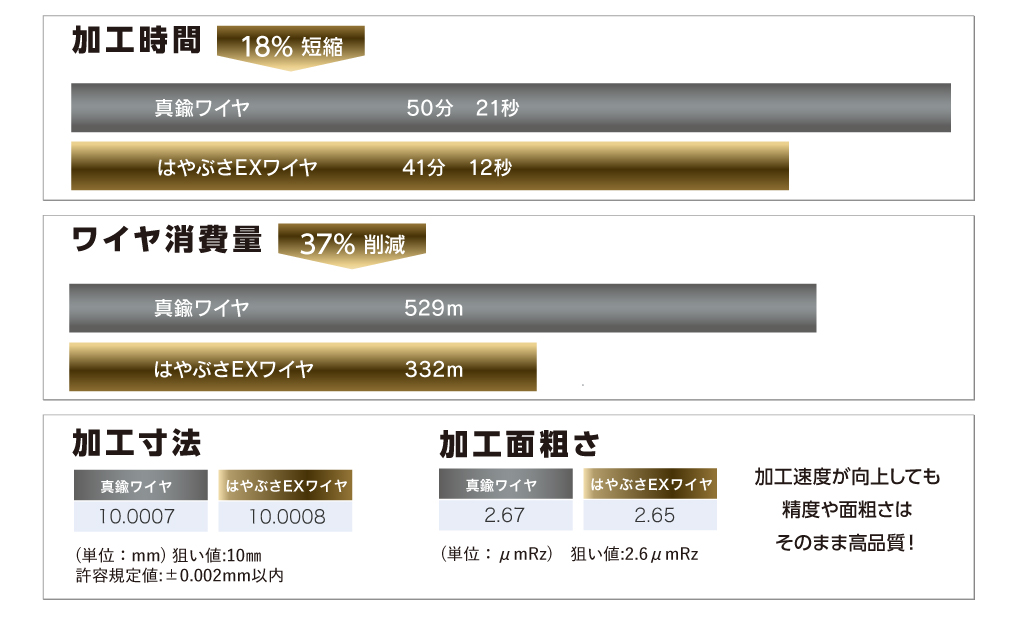

加工データ

加工機  ALN400G i G+E
加工種類 水加工
加工材料 SKD11 10mm角(板厚40mm)
ワイヤ径 φ0.20
加工条件 はやぶさEXワイヤ:EX条件※開発中(5thカット)/ 真鍮ワイヤ:Brass ACR5th

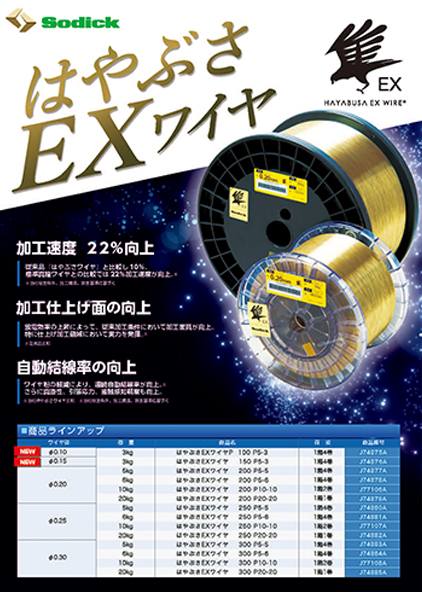

カタログ

関連コンテンツ

関連記事

サイズ表

※ 横にスクロールしていただくと全てご覧いただけます。

商品番号商品名ワイヤ径(mm)巻量ボビンパラフィン数/箱
J74875AはやぶさEXワイヤ P 100 P5-3φ0.103KgP54
J74876AはやぶさEXワイヤ 150 P5-3φ0.153KgP5×4
J74877AはやぶさEXワイヤ 200 P5-5φ0.205KgP5×4
J74878AはやぶさEXワイヤ 200 P5-6φ0.206KgP5×4
J77106AはやぶさEXワイヤ 200 P10-10φ0.2010KgP10×2
J74879AはやぶさEXワイヤ 200 P20-20φ0.2020KgP20×1
J74880AはやぶさEXワイヤ 250 P5-5φ0.255KgP5×4
J74881AはやぶさEXワイヤ 250 P5-6φ0.256KgP5×4
J77107AはやぶさEXワイヤ 250 P10-10φ0.2510KgP10×2
J74882AはやぶさEXワイヤ 250 P20-20φ0.2520KgP20×1
J74883AはやぶさEXワイヤ 300 P5-5φ0.305KgP5×4
J74884AはやぶさEXワイヤ 300 P5-6φ0.306KgP5×4
J77108AはやぶさEXワイヤ 300 P10-10φ0.3010KgP10×2
J74885AはやぶさEXワイヤ 300 P20-20φ0.3020KgP20×1

※ご注文は1箱単位でお願いします。
