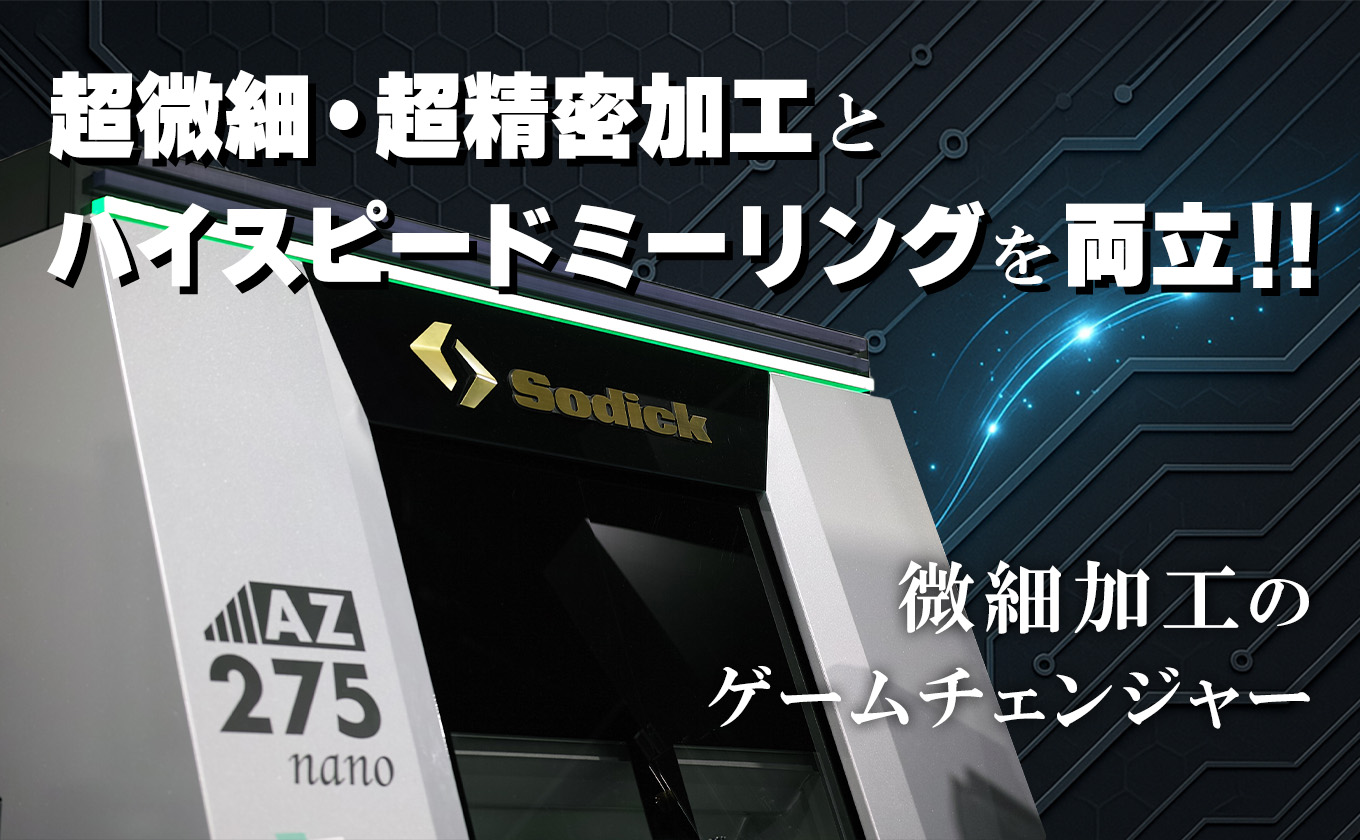

カウンタテーブル採用超精密マシニングセンタ

AZ275nano

AZ275nanoは、ナノ領域における超微細・超精密加工を追求した世界唯一無二のマシニングセンタです。
加工テーブルと逆位相に駆動するキャンセル軸により重心位置の変動と反作用を打ち消す独自構造『カウンタテーブル機構』を搭載しており、慣性の影響を極限まで抑制します。
また、新型エア軸受けモータ駆動スピンドルは、最大120,000min^-1の高速回転速度領域で、高速高送り・超高精度加工を実現します。

3軸リニアモータ駆動

営業担当へ
連絡見積依頼お問い合わせ

関連動画を見る
関連記事を見る

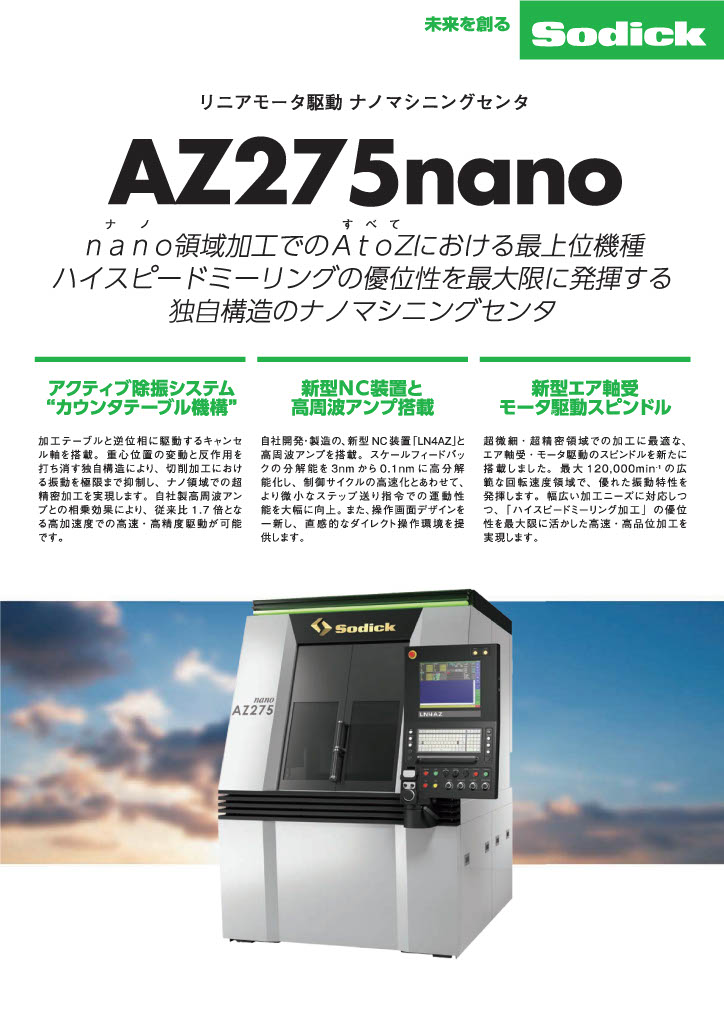

カタログを見る

製品仕様

各種ストローク X×Y×Z (mm)	300×250×100
工作物許容質量（kg）	5
主軸回転速度（min^-1）	20,000～120,000
ツールホルダ形式	ダイレクトコレット

詳細なスペックはカタログからご覧いただけます。

関連動画

φ0.02mmのピンを□25mmに841本立てる　ナノマシニングセンタ「AZ275nano」

■加工事例について医療用の精密パーツ（PCR検査装置の部品など）のコア金型を想定した高精度加工です。径φ0.02mm L/D 15倍のピン合計841本の削り出し加工を行いました。加工物：STAVAX(HRC52), 25×25×10mm ピンの本数：841本ピンのサイズ：φ0.02mm, 高さ0.30mm, ピッチ0.8mm
