180°回転しても嵌合する！？超高精度3次元凹凸サンプルのご紹介

本サンプルの注目ポイント

本サンプルでは、凹凸形状がすべて2.5μm以内の加工精度で仕上げられており、180°回転させてもピッタリと嵌合します。
嵌合箇所が球面部のみで、その他が平面である場合、球面自体の加工精度が高ければ180°回転しても問題なく嵌合します。
しかしこのサンプルでは、球面の周りにも緩やかな曲面形状が続いているため、回転させてもピッタリと嵌合するには、より高度で厳密な加工精度が求められます。

 加工情報

超精密加工を実現するリニアモータ駆動マシニングセンタ

今回ご紹介したサンプルのように、高精度な3D曲面を安定して加工できるのは、自社開発のリニアモータを搭載した当社マシニングセンタの強みのひとつです。

「自社のワークでも精度が出せるのか気になる」「詳細な情報を知りたい」といったご質問やご要望がございましたら、是非お気軽にお問い合わせください。

ソディック関連製品

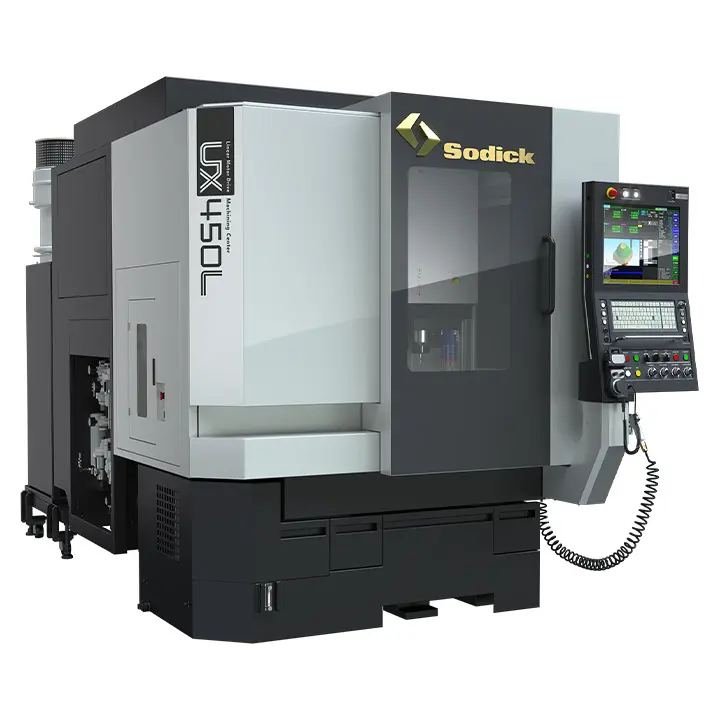

3次元微細形状加工用マシニングセンタ「UX450L」

UX450Lは、超軽量ヘッド・高剛性門型構造・超精密ガイドの採用により、リニアモータ駆動の優位性を最大限に発揮したモデルで、複雑かつ精度が必要な3次元形状直彫り加工や微細電極加工等に最適なマシニングセンタです。
