Line up
MS_G2シリーズ ラインアップ
Features
製品特長
eV‒LINE®
精密金型のパフォーマンスを最大限に発揮させる高精度・高応答・高安定射出方式
射出・可塑化の工程を分離した eV-LINE®は、計量値および射出位置の位置情報をクローズドループ制御することで 各位置精度を向上し、樹脂の均一な可塑化とハイレベルな計量・射出精度を両立し、高精度で安定した成形を実現します。
ノズルシリンダR
ノズルシリンダの樹脂流路デザインを再設計し、樹脂流量と発生圧力の最適化を図りました。
- ノズルシリンダRの特長
- 高粘度材料の充填性能を向上
- 充填圧力を最大で20%低減※
- 色替え性能の向上
- パージ樹脂量を15%低減※
※ 当社指定条件・環境下にて・当社比較による
eV-LINE®の生産性をコネクタ成形における生産コストと不良率の比較例
生産性の向上
不良率の低減
型開閉＆型締機構を新開発
射出可塑化装置同様に、サーボモータ駆動技術適応により型締動作を電動化しました。
これにより、従来比20%以上のサイクル時間短縮※を実現しました 。
- タイバーホールドレス構造
- ガイドブロックをLong span guide構造とした直動ガイド可動プラテンサポート
優れた直進軌道再現性
金型への偏荷重抑制
- 固定および可動プラテンの高剛性構造
- 金型中心への型締力集中構造
金型中心のあたり強化によるバリレス
ドライサイクルタイム比較※
※ 当社指定条件・環境下にて・当社比較による

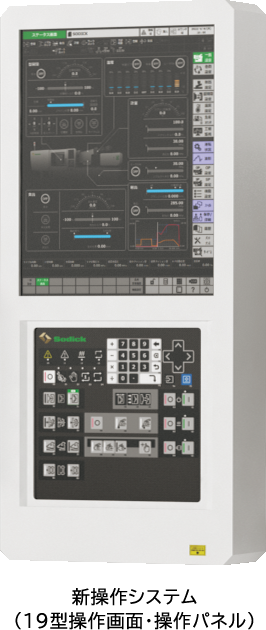

新操作システム
新しい操作画面と操作パネル
19型操作画面の特長
- 静電容量式タッチパネルで、スマホライクな操作やマルチタッチ（複数個所の同時入力）が可能
- SXGA（解像度 横1024 x 縦1280 ドット）のLCDディスプレーを採用し、表示できる情報量をアップと鮮明な色彩による画面表示
新制御システム（iX電源）
自社開発の制御システムと高精度温調システムにより、より高応答で精密な成形を実現し、制御精度と再現性を向上しました。
- CPUのスペックアップにより、制御処理能力を向上
- データメモリを8GBに容量アップしたことで、最大5000件の波形データ保持が可能
ヒータ高精度温調仕様
ヒータ温度制御の高精度化を実現！
MS_G2シリーズでは、ノズル部・射出部・可塑化部の各ヒータにおいて、制御周期の短縮化やヒータ最小動作時間の短縮化により、高精度化を実現しています。
- 電源変更による温度ばらつき評価
- 温度変動範囲の安定性
- 50%以上向上※
- ノズルタッチによる外乱の影響
- 40%以上向上※
※ 当社指定条件・環境下にて・従来機比較による
×
その他新機能
国際安全規格と成形機IF規定に準拠
射出成形機の国際安全規格 ISO20430：2020（JIS B 6711：2021）に準拠しています。また、欧州と米国で 定めた射出成形機のデータ統合IF規定「EUROMAP63」 「EUROMAP77（OPC UA通信）」（ともに特別装備品） にも準拠しています。
『成形ナビ』導入
成形初心者やソディック機を初めて操作されるオペレータを対象に、ソディック製射出成形機の成形条件出しをサポートする機能です。
