New Technology 小さな最強スマートファクトリー

次世代型成形自動生産システム(IoT対応)

ICF-V

ICF-Vは、複数台のMR30と、
複数のカセット金型を使った小物プラスチック製品の
次世代型完全自動化対応 射出成形生産システムです。

MR30自動生産システム ICF-V

システム構成例 (MR30を2台設備した場合のICF-V)

システム構成例

 ICF-Vの構成

ICF-Vの構成

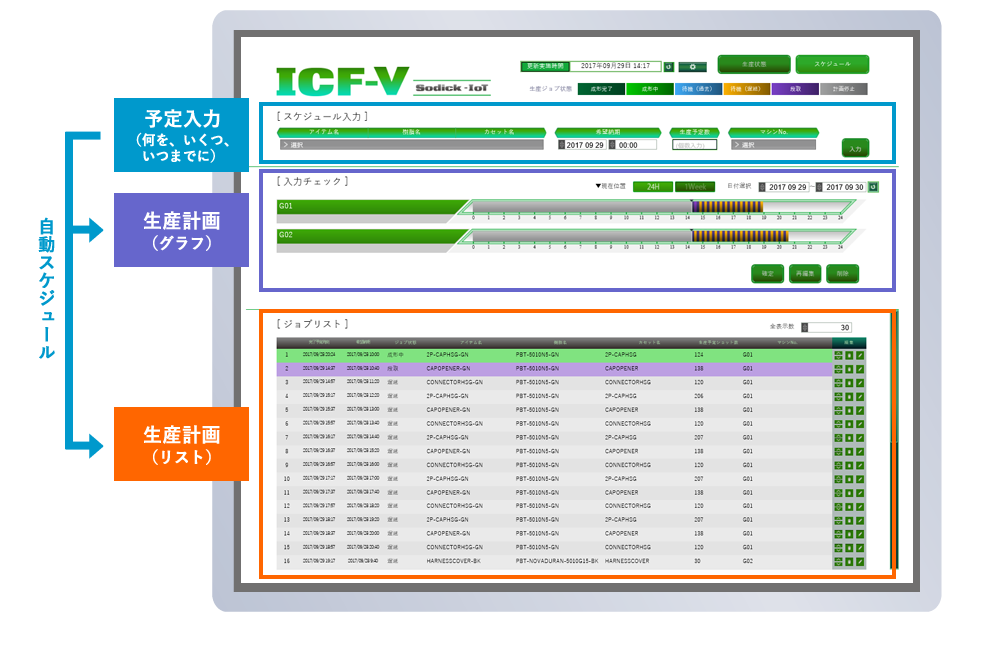

ICF-V Scheduler : 設定画面

ICF-V Schedulerは、設定画面と状態表示画面の2画面にて構成。設定画面にて、"何を(必要な成形品)"、"いくつ(必要個数)"、"いつまでに(希望納期)"の3つを入力することで、ホストPCは、自動的に的に生産計画をスケジュールします。次に、その生産計画に沿って、成形機(MR30)や周辺機器に指令を出し、自動的に、成形品を生産します。

ICF-V Scheduler (設定画面)

ICF-V Scheduler : 状態表示画面

2台のMR30と、カセット金型5つでのカセット金型ストッカを表示した状態表示例です。ショット数、プレヒート状態に加え、生産計画のステータスを一目でご覧いただけます。

ICF-V Scheduler (状態表示画面)

Sodick Scientific Molding (特別装備品)

さらなる生産性向上のために、金型内樹脂情報の見える化を!

V-LINE®成形機の優れた射出圧の繰り返し安定性は、金型内圧観察でも優れた安定性を示します。

Sodick Scientific Molding (特別装備品)

ソディックは、金型内の挙動を数値化し、様々な用途への活用を積極的に提案しています。

最適な成形条件の設定 不良品の自動選別 品質管理 金型の評価


MR30

多品種・変量システムに対応する
OPM金型専用生産セルシステム

MR30

成形品

サンプル

成形品:ハーネスカバー
1個取り
材料:PBT、PBT-GF15
質量:15.8g
サイクル:20(sec.)

サンプル

成形品:2P 防水コネクタ
1個取り
材料:PBT、PBT-GF15
質量:7.5g
サイクル:15(sec.)

サンプル

成形品:キャップオープナ
1個取り
材料:PBT、PBT-GF15
質量:9g
サイクル:13(sec.)

MR30に関する詳しい情報については
以下のページをご覧ください。

製品情報 プラスチック成形⾰命特設サイト (MR30)
MR30
