ALN800G NEW

要素技術を全て自社開発・製造し、
Advanced Smart Pulse & Advanced Smart Linearで大型加工物で最上級の性能を発揮

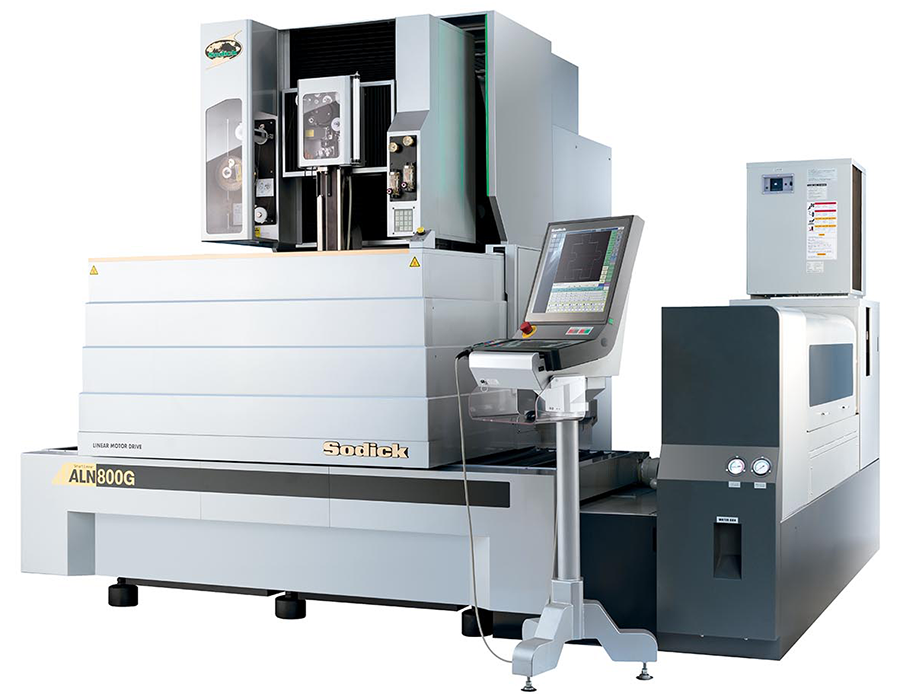

aln800g

※ 掲載の写真は実際と多少異なる場合があります。

特長

4軸リニアモータ駆動
XYUVの4軸に自社開発・製造の高性能リニアモータを採用し、ボールねじが不要のダイレクト駆動方式を確立しました。従来駆動方式(ボールねじ方式)では不可能とされてきた、バックラッシの無い正確な軸移動を、半永久的に維持します。リニアモータの特長である高応答、高追従性は正確な位置制御と加工時の優れた放電特性を発揮します。
新電源装置&新加工回路
19インチ横型タッチパネルを搭載し、最新のマン・マシン・インターフェイスで、さらに進化した見やすさ・使いやすさを提供します。 また、加工中のタイコ量を大幅に低減させる「タイコレス制御Ⅱ」、2回加工時の面粗さの向上や中仕上げ加工の高速化を実現する「TMP 制御Ⅱ」などを標準で搭載しています。
大型・高板厚加工
標準装備にて、加工物板厚500mm の浸漬加工をサポートする自動3面上下式加工タンク、セラミックをベースとする「口の字」型ワークスタンドを採用しています。 また、高速自動結線装置(FJ-AWT)と内蔵式20kg ワイヤフィーダにより、高速・高精度加工を連続無人運転でき、生産性を向上します。

製品仕様

各軸ストローク X×Y×Z (mm)800 x 600 x 500
U×V軸ストローク (mm)200 x 200
最大テーパ角度± 25 °(板厚:130 mm)
最大加工物寸法(噴流加工時)
幅×奥行×高さ (mm)
1250 x 1020 x 500
最大加工物質量(噴流加工時)(kg)3000
ワイヤ電極径(mm)0.1 ~ 0.3
ワイヤ張力(N)3 ~ 23
最大ワイヤ送り速度(mm/sec)Max. 420 mm/sec
床面からテーブル上面までの距離(mm)995
機械本体寸法 幅×奥行×高さ (mm)3310 x 3360 x 2695
機械据付寸法 幅×奥行 (mm)4590 x 4760
機械本体質量(kg)5500
最総電気容量3 相 50/60 Hz 13 kVA *1
